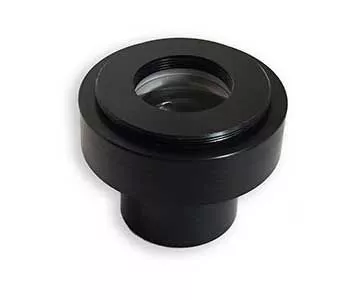

Starizona EvoFF 1,25" Flattener für kleine Refraktoren z.B. SkyWatcher EvoGuide 50ED

Art.Nr.: EvoFF

Starizona EvoFF 1,25" Flattener für kleine Refraktoren z.B. SkyWatcher EvoGuide 50ED


Der 1,0x Flattener und Bildfeldkorrektor ermöglicht die Fotografie durch kompakte Sucherteleskope wie den TS 60 mm ED Sucher TSSU1060ED

♦ Anschluss Teleskopseite 1,25" Steckhülse mit Filtergewinde - passend für 1,25" Nebelfilter

♦ Anschluss Kameraseite T2 Außengewinde - M42x0,75

♦ Arbeitsabstand ab dem T2 Gewinde 21 mm bis 35 mm - je nach Brennweite des Teleskopes

♦ Kein Verlängerungsfaktor, die Brennweite des Suchers bleibt voll erhalten

♦ Ausgeleuchtetes und korrigiertes Bildfeld 27 mm Durchmesser

♦ Benötigter Backfokus (Arbeitsabstand) ist 35-50 mm ab der 1,25" Steckhülse

♦ Ideal für kompakte ED Refraktoren und Sucher geeignet, wie z.B. für den Skywatcher EvoGuide 50ED oder den TSSU1060ED 60 mm ED Sucher

♦ Der Korrektor ist nicht für den Einsatz mit DSLR Kameras geeignet

♦ Die Astro Aufnahmen wurden mit dem EvoGuide 50ED und der ZWO ASI294 Astrokamera gemacht




Starizona 1,25"-Field-Flattener für kurzbrennweitige Refraktoren

Der Flattener ist für die Astrofotografie mit Astrokameras und Systemkameras durch kompakte Refraktoren und Sucherteleskope optimiert. Diese kompakten Teleskope haben ein sehr stark gewölbtes Bildfeld. Dadurch werden die Sterne außerhalb der Mitte zu Strichen verzogen, die Abbildung wird unscharf. Dieser Flattener korrigiert diesen Fehler und ermöglicht Weitfeld-Astrofotografie mit sehr guten Resultaten.


Vergleich mit/ohne EVOFF

Die beiden Testaufnahmen wurden mit einer ZWO ASI294 Astrokamera mit 23,2 mm Sensordurchmesser gemacht. Aufnahmeinstrument war ein Skywatcher EvoGuide 50ED Refraktor

♦ Links sehen Sie das Ergebnis ohne EvoFF Korrektor. Die Sterne sind zu deutlichen Strichen verzerrt.

♦ Rechts sehen Sie das Ergebnis mit EvoFF. Die Sterne sind über das gesamte Bildfeld scharf.




Für welche Kameras ist der EvoFF geeignet:

Der Arbeitsabstand des Korrektors ist zwischen 21 mm und 34 mm ab dem T2-Gewinde, je nach Brennweite des Refraktors. Für DSLR-Kameras ist der Korrektor deshalb nicht geeignet. Systemkameras und natürlich Astrokameras, wie z.B. ASI-Kameras von ZWO, können mit diesem Korrektor sehr gut verwendet werden.


Für welche Teleskope ist der EvoFF geeignet:

Der Korrektor ist für kleine und lichtstarke Refraktoren entwickelt worden. Die Brennweite ist zwischen 240 mm und 450 mm. Die Adaption des Korrektors erfolgt über die 1,25"-Steckhülse.

Der Refraktor muß über ausreichend Backfokus verfügen. Besonders gut ist der Korrektor für den Skywatcher EvoGuide 50ED und für den TS ED Sucher TSSU1060ED geeignet.

Benötigter Backfokus (Arbeitsabstand) ab dem T2-Gewinde bis zum Sensor:

♦ 250 mm Brennweite - 34 mm Arbeitsabstand
♦ 300 mm Brennweite - 28 mm Arbeitsabstand
♦ 350 mm Brennweite - 25 mm Arbeitsabstand
♦ 400 mm Brennweite - 23 mm Arbeitsabstand
♦ 450 mm Brennweite - 21 mm Arbeitsabstand

Das T2-Gewinde des Korrektors zählt nicht mit, da es im Anschlussadapter verschwindet. Passende T2-Verlängerungen und Abstimmringe sind im Zubehörbereich verlinkt.


Astrofotografie durch den TSSU1060ED und B1060Vario und EvoFF:

Der TS Sucher hat ein lichtstarkes 60 mm f/4,13 ED Objektiv und bietet eine gute Farbkorrektur. Um den Korrektor an das T2-Innengewinde zu adaptieren, benötigen Sie:

♦ TSHeli1 - Helical-Auszug mit Mikro-Einstellung. Der Helical-Auszug ermöglicht eine präzise Scharfstellung mit Fixierung und stellt den Übergang auf 1,25" her. Beim Scharfstellen dreht sich die Kamera nicht mit, die Orientierung des Bildfeldes bleibt erhalten.

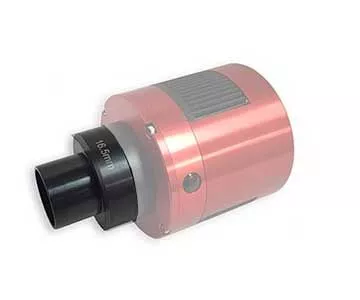

Der Arbeitsabstand ab dem T2-Gewinde des EvoFF ist 34 mm. Für eine gekühlte ZWO Kamera mit 17,5 mm benötigen Sie nur den 16,5-mm-T2-Abstandsring, welcher im Lieferumfang der Kamera enthalten ist.

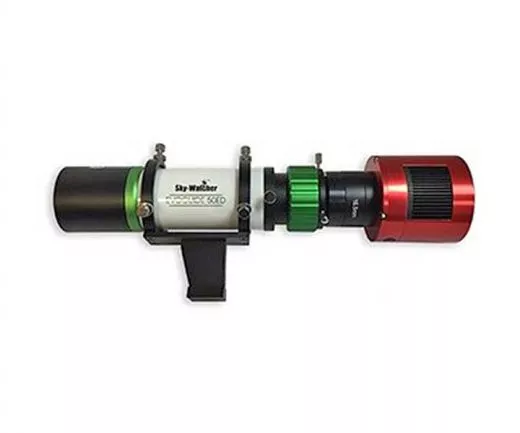

Astrofotografie durch den Skywatcher EvoGuide 50ED

Der Skywatcher EvoGuide 50ED hat ein Dublet-ED-Objektiv mit 50 mm Öffnung und lichtstarken f/4,8. Der Sucher bietet einen guten Helikalauszug und eine 1,25"-Steckhülse. Sie können also den Korrektor einfach adaptieren.

Der Arbeitsabstand ab dem T2-Gewinde des EvoFF ist 34 mm. Für eine gekühlte ZWO Kamera mit 17,5 mm benötigen Sie nur den 16,5-mm-T2-Abstandsring, welcher im Lieferumfang der Kamera enthalten ist.




Optik:	2-Element-Design
Vergütung:	Mehrfachvergütet auf allen Glas-Luft-Flächen
Anschluss Teleskopseite:	1,25" Steckhülse mit Filtergewinde
Anschluss Kameraseite:	T2 Außengewinde (M42x0,75)
Bildfeld:	27 mm ausgeleuchtet und korrigiert
Länge inkl. 1,25" Steckhülse:	41 mm
Durchmesser:	51 mm
Gewicht:	nur 82 Gramm



Preis:

149,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
