Art.Nr.: 2408317

Baader Wide-T-Ring Sony E/NEX Bajonet mit D52i/M48 auf T-2 und S52 Kamera-Adapter

Wide-T-Ring Sony E/NEX Bajonet mit D52i/M48 auf T-2 und S52



• Baader Wide-T-Ring zum Anschluss von Sony E/Nex DSLR Kameras an das Standard T-2 Gewinde

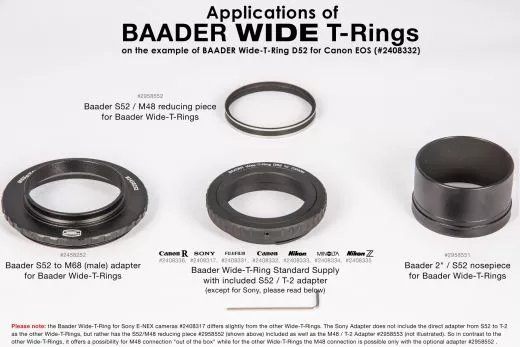

• Alle Baader Wide-T-Ringe haben neben dem Einsatzring auf T-2 eine S52 Schwalbenschwanzaufnahme. Diese ermöglicht den T-Ring mittels S52/M48 Adapter #2958552 auf ein M48 Innengewinde zu modifizieren, oder die S52 Steckhülse #2958551 ohne die Einschnürung auf T-2 verwenden zu können. Mit dem S52/M68 Adapter #2458252 kann der Wide-T-Ring direkt auf ein M68 Außengewinde adaptiert werden, um Ihre Kamera mit dem größtmöglichen Durchlass fest zu verschrauben.
• Mit dem optionalen Baader UFC S52-Schwalbenschwanz Kamera-Adapter (#2459119) können alle Wide T-Ringe direkt an eine UFC-Filterschublade adaptiert werden, um Filter in verschiedenen Größen direkt vor dem Chip wechseln zu können.
• Durch das ultrakurze Auflagemaß/Backfocus von nur noch 26,3mm (18mm Kamera, 8,3mm T2-Bajonett Ring) werden einerseits viele Adaptierungen im Verbund mit Reducern / Filterräder nun erstmals möglich. Des weiteren verbessert sich die Ausleuchtung des Kamerachips deutlich, auch wegen der größeren, lichten Weite.

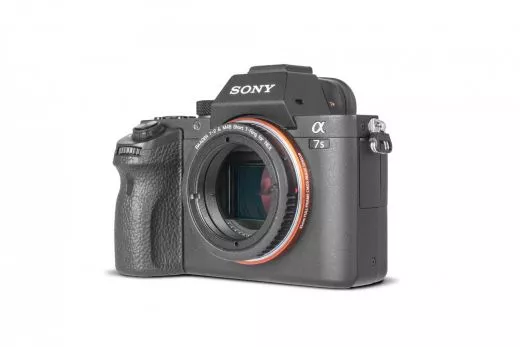

• Kameraseitig: Sony E/NEX Bajonett
• Teleskopseitig: S52 Schwalbenschwanzaufnahme inkl. S52/M48i und M48a/T-2i Einsatzring, jeweils mit 0.75mm Steigung

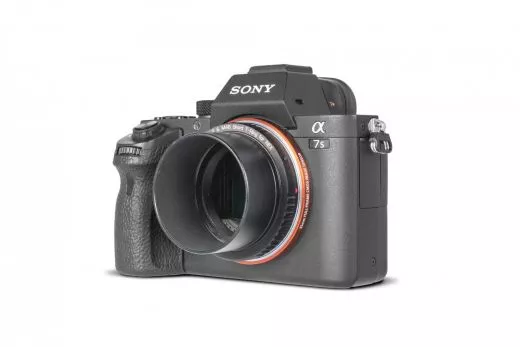

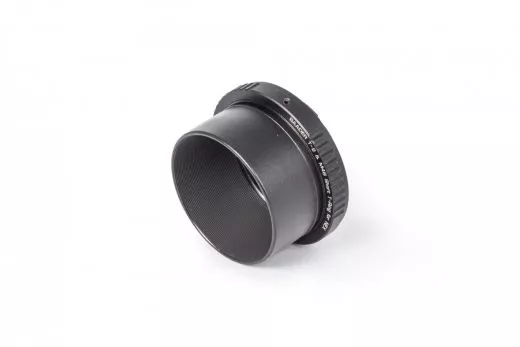

Die Sony Alpha 7 Kameras – speziell 7S und 7SII – sind wegen ihrer hohen Empfindlichkeit, geringen Bauhöhe und Gewicht astronomisch sehr interessant. Für eine kürzest mögliche Adaption an backfocus-sensible Systeme wie Hyperstar oder schnelle Newtons haben wir daher einen T-Ring für Sony E-Mount/NEX Bajonett entwickelt, der extrem kurz aufbaut und die 18mm Backfocus des Kamerakörpers um nur 8,3 mm erweitert. Da alle anderen am Markt befindlichen T-Ringe gleicher Bauart mit T-2 den Strahlengang stark vignettieren, haben wir bei diesem T-Ring das bewährte System unserer Protective EOS-T-Ringe verwendet und außer dem üblichen T-2 Gewinde auch M48 und sogar eine S52 Adaptionsmöglichkeit realisiert. Dazu ist eine 2" Steckhülse (# 2958551) mit S 52 Ringschwalbe erhältlich, die sich direkt in die S52 Aufnahme in unseren e/NEX-T-Ring klemmen lässt. Aufgrund der großen freien Öffnung von 46 mm liefert diese 2" Steckhülse an den SONY Alpha 7 Kameras ein vignettierungsfreies Bildfeld. Beachten Sie bitte unsere Anwendungs-Animation, die den Umbau des Sony T-Rings von T2 auf M48, sowie die Vergrößerung der Eintrittsöffnung von M48 zu dem Standard T-2 Gewinde zeigt.

Die Animationen unten zeigen den Umbau des Sony T-Rings von T2 auf M48 (mitte) und links/rechts die Vergrößerung der Eintrittsöffnung von M48 zu dem Standard T2 Gewinde.



BAADER UNIVERSAL FILTER CHANGER (UFC): BEISPIEL FÜR DEN EINFACHEN FOTOGRAFISCHEN EINSATZ (TEIL 7)

In der letzten Zeit wurden wir ein paar Mal gefragt, wie man den Baader UFC mit einer DSLR und einem Weitfeld-Refraktor verwendet. Daher wollen wir hier einmal ein paar mögliche Konfigurationen zeigen.   Fangen wir auf der Teleskopseite an. Bei allen Anfragen, die uns erreichten, hatte das Teleskop einen 2"-Okularauszug. Die UFC-Basis (an die alles aus dem UFC-System angeschlossen wird) hat teleskopseitig eine S70 Ringschwalbe. Das UFC-Übersichtsdiagramm oben zeigt uns den Baader UFC S70 / 2" UNF (w) Teleskop-Adapter (Bauhöhe: 1 mm) (#2459128, € 23,-) , mit dem das 2"/SC Außengewinde genutzt werden kann. Mehr über die teleskopseitige Adaption finden Sie in unserem Blog-Beitrag: die teleskopseitigen UFC-Adapter. An dieses Gewinde können die 2" Steckhülse mit Sicherungsnut (T-2 Bauteil #19) (#2408155, € 35,-) oder die 2" Safety-Kerf Steckhülse - ultrahart (T-2 Bauteil #19A) (#2408156, € 35,-) angeschlossen werden. Das nächste Bild zeigt die letztere Steckhülse am UFC S70 2"/SC Adapter. Mit jeder dieser beiden Hülsen passt der UFC ganz normal in ein Teleskop mit 2" Okularauszug. Nachdem der Anschluss an das Teleskop geklärt ist, kommen wir nun zur UFC-Basis, an die die teleskop- und kameraseitigen Adapter befestigt werden und in die die Filterscublade geschoben werden. Mehr über die UFC-Basis finden Sie...
GESAMTEN ARTIKEL LESEN



HERSTELLER	Baader Planetarium
ARTIKELNUMMER (#)	2408317
OPTISCHE BAULÄNGE (MM)	8,3
VERWENDUNGSZWECK	zum Anschluss von (D)SLR Kameras an das Astro T-2 Gewinde
KAMERA-ANSCHLUSS	Sony E/NEX
INNENDURCHMESSER / FREIE ÖFFNUNG (MM)	41
AUSSENDURCHMESSER (MM)	60
INNENANSCHLUSS (TELESKOPSEITIG)	S52, T-2 (M42 x 0,75), M48
AUSSENANSCHLUSS (OKULAR/KAMERA-SEITIG)	Bajonett
KOMPATIBLE MARKEN	Astro T-2, Baader Planetarium
ADAPTERTYP	Kameraadapter



Preis:

41,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
