Art.Nr.: AV-1LNR001

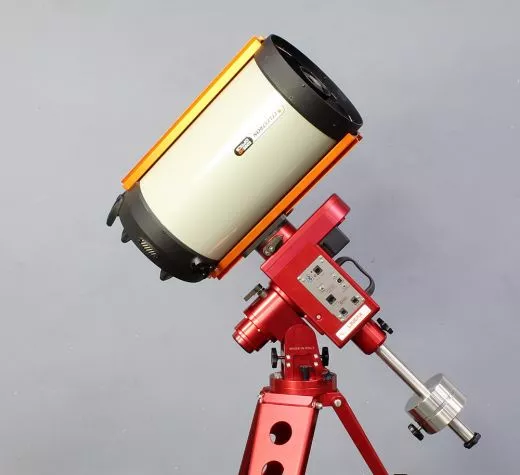

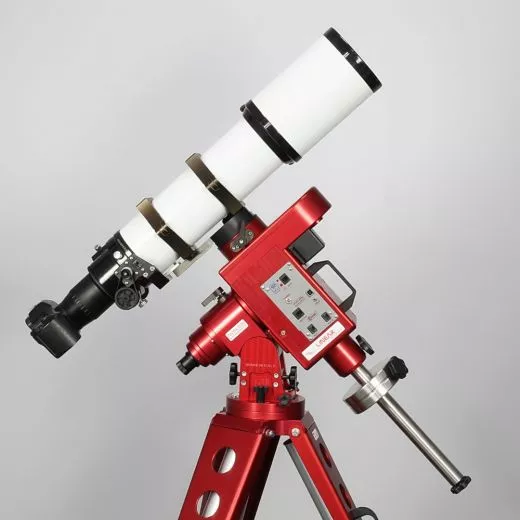

Avalon LINEAR Wi-Fi Montierung

Bitte für eine Beratung zu dieser Montierung kontaktieren. So können Sie von unserer Erfahrung vor dem Kauf profitieren.

Bei jeder Montierung wird das Lagerspiel überprüft und eingestellt!

LINEAR, German Equatorial Mount, Fast-Reverse Technology, Dovetail 3" clamp. Die Linear-Montierung wurde speziell für mobile Astrofotografen entwickelt und zeichnet sich durch einige besondere Merkmale aus:

• Hervorragende Leistungen bei der geführten Abbildung, auch bei hohen Brennweiten bis zu 3 Metern
• Einfaches und originelles Design
• Wirklich tragbar und leicht, mit seinem praktischen Griff und einem Gewicht von nur 12 kg (26,4 lb), ohne Gegengewicht und Stange
• Nutzlast bis zu 20 kg bei der Bildgebung (beste Wahl 15/18 kg) Hochwertige Verarbeitung, alle Teile sind für eine lange Lebensdauer ausgelegt, aus eloxiertem Aluminium und rostfreiem Stahl, direktes Fräsen aus einzelnen Blöcken dank hochpräziser 5-Achsen CNC-Maschinen.
• Zuverlässig und leistungsfähig
• Einfach in der Anwendung, sowohl bei den mechanischen Lösungen als auch bei der Ansetztechnik. Für letzteres wurde das SYNSCAN von Skywatcher verwendet, eines der meistgenutzten und zuverlässigsten Systeme der Welt mit einem der niedrigsten Kosten-Leistungs-Verhältnisse, das über das Internet einfach und kostenlos aktualisiert werden kann.
• Abgesehen von den chinesischen Montierungen ist die LINEAR die billigste Montierung unter den Montierungen mit der gleichen Kapazität auf der ganzen Welt.
• Sie passt problemlos auf die wichtigsten handelsüblichen Stative, wie Baader AHT, Skywatcher und einige andere.

Kurz gesagt, die Linear Fast Reverse Montierung ist ideal für reisende Astrofotografen, die lange Deep-Sky-Belichtungen, auch mit langen Brennweiten, mit Hilfe einer hochwertigen, leichten, zuverlässigen, genauen und einfach zu bedienenden Montierung mit einem ausgezeichneten Preis-Leistungs-Verhältnis machen wollen.

Die Linear Fast Reverse ist eine innovative Teleskopmontierung, die für die astronomische Bildgebung entwickelt wurde und in Italien von Avalon Instruments Srl hergestellt wird, einem Unternehmen mit mehr als 30 Jahren Erfahrung auf dem Gebiet der Präzisionsmechanik.



Einleitung

Die unter dem Markennamen Avalon Instruments vermarktete Montierung gehört zu den mittelgroßen Montierungen mit einer Gewichtskapazität von etwa 20-25 kg (44-55 lb), sowohl für die Bildgebung als auch für die Beobachtung.

Das Linear Fast Reverse Projekt ist aus der Leidenschaft für Astronomie und Mechanik entstanden und basiert auf mehr als 20 Jahren Erfahrung und Tests, vielen Sternenpartys und unzähligen Stunden unter dem Sternenhimmel, mit allen Arten von Instrumenten. Da die meisten Probleme mit der Montierung zusammenhängen, haben wir uns sowohl bei der Konstruktion als auch bei der Herstellung darauf konzentriert, eine Montierung zu entwickeln, die alle technischen Probleme überwindet. Beginnen wir mit der Montierung, die wir als Hauptinnovation betrachten, indem wir die Gründe erläutern, warum wir uns entschieden haben, vom traditionellen Schnecken- und Zahnradmechanismus zu einem neuen Übertragungssystem auf der Basis von Riemenscheiben und Zahnriemen zu wechseln, sowohl für Rektaszension als auch für Deklination.



HQ motors

More resolute and accurate tracking accuracy with the 400 step HQ (Hig Quality) motors assembled on both RA/DEC axis.




Riemenscheiben und Zahnriemen, spielfrei!



Durch diese Wahl konnten mehrere Vorteile erzielt werden: eine wirklich gleichmäßige Bewegung ohne Spiel (kein Umkehrspiel) und plötzliche Spitzen, Faktoren, die bei langen geführten Aufnahmen und bei visuellen Beobachtungen mit hoher Vergrößerung von größter Bedeutung sind. Diese Eigenschaften sind vor allem für den Motor der Deklinationsachse von Bedeutung, der nun eine schnelle Bewegungsumkehr ohne Pausen zur Wiederherstellung des Spiels ermöglicht: daher der Name der Montierung FAST REVERSE. Die Zahnriemen, die im M-uno verwendet werden, bestehen aus einem speziellen Material mit Stahllitzen, um Verformungen, Dehnungen und Spannungen zu vermeiden, was wesentlich besser ist als die im Verteilersystem der Automotoren verwendeten Riemen (die im Allgemeinen aus Gummi mit Nylonlitzen bestehen). Wenn man bedenkt, dass die Lebensdauer der Zahnriemen für Kraftfahrzeuge bei ca. 100.000 km (60.000 Meilen) liegt, wenn man von einer mittleren Drehzahl von 2.000 U/min und einer thermischen Belastung von 0 bis 90°C (30 bis 195 F) in wenigen Minuten ausgeht, kann man davon ausgehen, dass der Lebenszyklus der Linear-Zahnriemen extrem lang ist!
Es ist wichtig zu betonen, dass bei den Zahnrad-Schnecken-Systemen die Bewegungsübertragung nur einen tangentialen Berührungspunkt hat, so dass jeder Fehler an jeder der beiden Komponenten früher oder später zu einem Spurfehler führt.
Im Gegensatz dazu gibt es beim Zahnriemensystem keinen direkten Kontakt zwischen den Riemenscheiben, und die Bewegung wird durch den Riemen übertragen, der zwischen 50 und 90 % der Umfangsfläche einnimmt. Folglich wird ein eventuell vorhandener Fehler zwischen den Zahnrädern gemittelt, was den Nachlauffehler erheblich reduziert.
Diese Eigenschaften erlauben es der Linear-Montierung, geführte Belichtungen bis zu 20-30 Minuten mit punktförmigen Sternen selbst mit Optiken von 2-3 Metern Brennweite durchzuführen (siehe unsere Tabelle der vorgeschlagenen PHD2-Führungsparameter).



Kein Verschleiß, keine Reibungen!

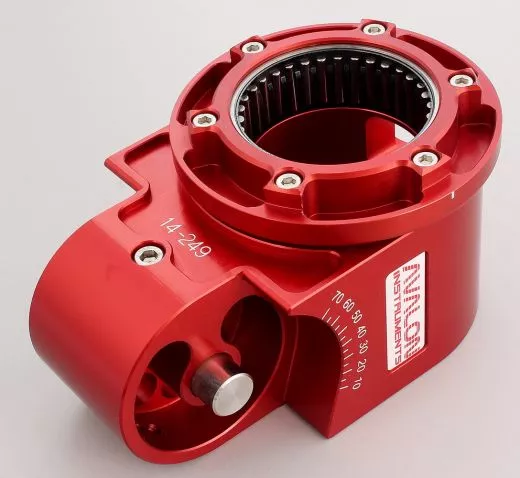

Keine Verschleißerscheinungen, da keine relevanten Reibungen auftreten. In der Tat drehen sich alle Riemenscheiben und Achsen auf Rollenlagern, 13 für die RA-Achse und 13 für die DEC-Achse, die es ermöglichen, die Gesamtreibung fast auf Null zu reduzieren.
Ein weiterer bedeutender Vorteil der sehr geringen Reibung ist, dass die Gefahr des Durchrutschens des Motors während des GOTO-Betriebs praktisch Null ist.
Im Gegensatz dazu ist die Schwierigkeit, die Kupplung zwischen Zahnrad und Schnecke in den herkömmlichen Lagern zu regulieren, bekannt. Ist die Kupplung zu fest, können die Motoren festsitzen, was zu Positionsverlusten führt, ist die Kupplung zu locker, vergrößern sich die Spiele.
Das Fehlen eines nennenswerten Spiels in der M-uno macht die anfängliche Kalibrierung der CCD-Führung dagegen schnell und einfach.


Keine Schmierung, keine Wartung!

Da es keine Zahnräder gibt, müssen die internen Komponenten nicht regelmäßig geschmiert werden, so dass die Wartung extrem reduziert ist und sich auf die äußere Reinigung beschränkt.



Lieferumfang

• Montierungskopf mit StarGO GoTO Steuerungssystem Wi-Fi.
• Polsucher in der Montierung installiert
• Schwalbenschwanzplatte vom Typ Losmandy für die Montage des Teleskops
• Stativplatte und Schrauben zur Befestigung der Montierung am Stativ.
• Gegengewichtsstange
• 6 kg Gegengewicht aus rostfreiem Stahl
• Verbindungskabel zur Tastatur
• Stromversorgung 15V/4 A
• Garantieschein & Prüfzertifikat
• Metrischer Inbus-Schlüsselsatz
• M8-Schraube für die Regulierung extremer Breitengrade
• USB-Flash-Laufwerk mit Handbüchern und Software



Parameter für PHD2

Die beste Guidingleistung mit den riemengetriebenen Avalon Montierungen wird erreicht, wenn die niedrigstmögliche Führungsgeschwindigkeit ( 0,2 / 0,4 ), die kürzestmögliche Führungsbelichtung ( 1 Sekunde ist ok ) und die niedrigstmögliche RA/DEC-Impulsführungsdauer (300 / 600) verwendet werden.

Da das Fast Reverse Belt Drive System schnell auf die Impulsführung reagiert, wird dringend empfohlen, eine geglättete Führungseinstellung zu verwenden, um Überkorrekturen/Oszillationen zu vermeiden. Die unten stehende Tabelle der PHD2-Guide-Parameter kann als Startwert verwendet werden, der je nach Setup und Live-Performance angepasst werden muss. Wir empfehlen auch die Verwendung des Off-Axis-Guiders, besonders bei langen Brennweiten über 800 mm oder/und Spiegelteleskopen, um differentielle mechanische Biegung zu vermeiden, die Probleme mit der Qualität der endgültigen Sternform verursachen kann.

Die unten angegebenen Parameter beziehen sich auf das Guidescope.

Es ist wichtig zu beachten, dass die Brennweite des Leitfernrohrs mindestens die Hälfte der Brennweite des Hauptfernrohrs betragen sollte, um eine gute Leistung des Leitfernrohrs zu erzielen.

Die Pixelauflösung der Leitkamera sollte im Vergleich zur Hauptkamera nicht zu gering sein.

Focal length	250 mm	500 mm	1000 mm	2000 mm
RA/DEC Max Duration	600/800	400/600	250/400	200/300
RA/DEC Aggressiveness	100	90	80	70
Minimum Move	0,00	0,00	0,00	0,00
Mount Guide Algorithm	Lowpass2	Lowpass2	Lowpass2	Lowpass2
Guide Exposure in seconds	0,5 to 1	0,5 to 1	1 to 2	1 to 2
RA/DEC Autoguide Speed	0,50/0,60	0,35/0,45	0,25/0,35	0,15/0,25



Preis:

6.880,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
