Art.Nr.: JTW P75 Trident



---

Der unten aufgeführte Text dient daher nur noch der Information, kann aber nicht mehr bei uns bestellt werden.


---

P75 - Trident Direct Friction Drive Montierung





Die JTW P75 ist eine parallaktische Montierung mit direktem Reibungsantrieb, die mit der traditionellen Regel bricht, dass eine schwere Nutzlast die Bank sprengen muss. Es handelt sich um eine zweckbestimmte Montierung, die extrem sparsam sein soll, um eine Aufgabe gut und zuverlässig zu erledigen. Diese Montierung hat eine fotografische Nutzlast von 75 kg.

Achtung: diese Montierung können wir nur über Banküberweisung und nicht versandkostenfrei senden. Die Versandkosten betragen 45,00 €



Sie wird fast vollständig in den Niederlanden hergestellt, mit Liebe und viel Enthusiasmus.

Wir sind stolz darauf, der exklusive Händler für JTW Astronomy im deutschsprachigen Raum zu sein.

Der Zweck dieser Montierung ist es, Astronomen und Astrofotografen, die eine Sternwarten-Montierung benötigen, die Türen zu öffnen, ohne die beträchtliche Investition, die normalerweise erforderlich ist. Diese Montierung hat eine sehr hohe Leistung und kann auch erheblich aufgerüstet werden, sie hat ein Open-Source-Kontrollsystem und kann mit COTS (commercial-off-the-shelf) Komponenten gewartet werden. Dies ist JTWs Breakout-System, um zu demonstrieren, wozu JTW-Produkte fähig sind, und um einen Vorgeschmack darauf zu geben, wozu JTWs maßgeschneiderten Systeme fähig sind.





Eine einfache und effiziente Lösung für hohe Nutzlast ohne unnötige Extras.



Das bedeutet, dass Sie nicht für eine Leistung bezahlen, die Sie in der Praxis nicht nutzen können. Die JTW-Ingenieure haben alle einen industriellen Hintergrund. Bei jedem Schritt des Konstruktionsprozesses werden Überlegungen zur Produktion, zu Maschinen, Werkzeugen, Materialauswahl und Materialkosten usw. angestellt - eine sehr effiziente Methode zur Herstellung eines Produkts, die zu hohen Leistungen bei niedrigen Kosten führt. Unsere Produkttester sind Astronomen, die auch in der realen Welt tätig sind; die Erfahrung der Benutzer ist ebenfalls ein wichtiger Faktor bei der Entwicklung der JTW-Produkte.



Zu den Highlights der P75 Trident gehören:

• 75 kg fotografische Nutzlast

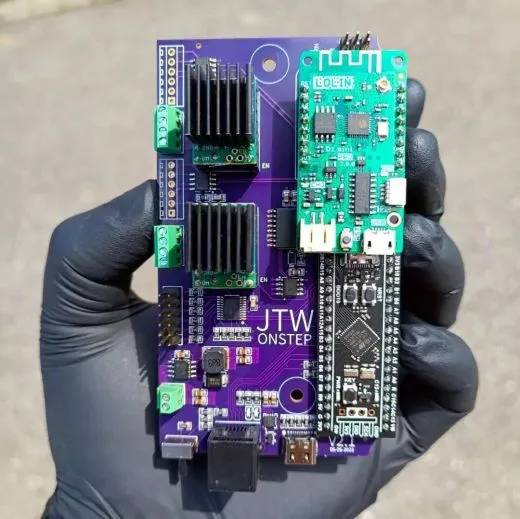

• Basierend auf dem bewährten Open-Source-Steuerungssystem OnStep
• Keramik-Metall-Hybridantrieb
• 180 s ungelenkte Bildgebung direkt nach dem Auspacken*
  • *Je nach Aufbau sind einige Systeme schwieriger zu transportieren als andere, z. B. Refraktoren mit langen Brennweiten.
• Direkter Friktionsantrieb -> keine Untersetzungsrollen, die zu periodischen Fehlern beitragen
• Durchgehend vorgespannte Präzisionsrollenlager
• 0.12" Auflösung
• 110° pro Sekunde maximale Schwenkgeschwindigkeit, 7,5° empfohlen
• 3" Peak-to-peak periodic error (16 minute period)
• 8" Peak-to-peak periodic error (24 hour period)
• 23-Bit- oder 24-Bit-Absolutwertgeber werden unterstützt (Upgrade-Option)
• Antrieb aus rostfreiem Stahl für schwierige Umgebungen (küstennah oder staubig) erhältlich
• Fliegender Wechsel zum Mikroschrittbetrieb für schnelles Schwenken oder feine Nachführung
• Erkennung verpasster Schritte
• StealthChop™ geräuschloser Betrieb, kein Zirpen des Schrittmotors mehr
• <0.2 px guided performance
• 0° to 90° Latitude Bereich
• ±5 Grad Azimuteinstellung für die polare Ausrichtung
• Konstruktion aus Aluminium und Edelstahl für die Luft- und Raumfahrt
• Nachhaltige metallische, strukturierte Pulverbeschichtung
• ASCOM und INDI Treiber
• Mobile App verwandelt jedes mobile Gerät in ein intelligentes Handpad
• WiFi und USB



JTW hat OnStep dank einer fantastischen Zusammenarbeit mit Howard Dutton von OnStep um neue Funktionen erweitert:

• Unterstützung der Industriestandards BiSS-C und SSI-Protokoll für Absolutwertgeber
• Möglichkeit, Motorströme abzustimmen, ohne die OnStep-Firmare neu zu flashen
• Möglichkeit zur Einstellung von Motor-Ticks pro Grad ohne erneutes Flashen der OnStep-Firmware
• Möglichkeit, Encoder-Ticks pro Grad abzustimmen, ohne die OnStep-Firmware neu zu flashen
• Open-Loop-Positionierung, absolute Encoder werden für die Ausrichtung verwendet. Macht Referenzsensoren überflüssig und behält die Position nach einem Stromausfall bei



Kommende Funktionen im nächsten Software-Update, das kostenlos erhältlich ist:

• Positionierung im geschlossenen Regelkreis. Verwendet die Encoder aktiv bei der Verfolgung und macht die Notwendigkeit einer Führung überflüssig.

Aufrüstungen

• 23-Bit-Absolutwertgeber - 1229 Euro inkl. MwSt.
• 24-Bit-Absolutwertgeber - 1475 Euro inkl. MwSt.
• Antriebsräder aus rostfreiem Stahl - 735 Euro inkl. MwSt.
• Zusätzliche Gegengewichte (12 kg) - 154 Euro inkl MwSt.

####



Einige echte (nicht marketingoptimierte) Fakten:



Ein schnelles Handy-Video eines Dreizack-Schwenkens bei maximaler Geschwindigkeit (10 Grad pro Sekunde) mit etwa halber Nutzlast (40 kg plus verschiedene Gegengewichte). Dies ist ein guter Test für die Abstimmung der verschiedenen Teile des Systems. Das zirpende Geräusch ist die Motorsteuerung, die das Übersetzungsverhältnis im laufenden Betrieb ändert, was die beste Nachführung und das schnellste Schwenken ermöglicht.

Video: https://fb.watch/fzZ1_j_5Wk/







Dies ist das flachste Diagramm, das wir in 10 Jahren Geschäftstätigkeit gesehen haben!



0,07" RMS auf RA (Y-Achse) und nur 4 Führungskorrekturen in fast 4 Minuten.

Takahashi ED180 Epsilon an einem JTW P75 Trident. Sicherlich eine kurze Brennweite, aber sie zeigt die eigentliche Präzision unseres direkten Reibungsantriebssystems.

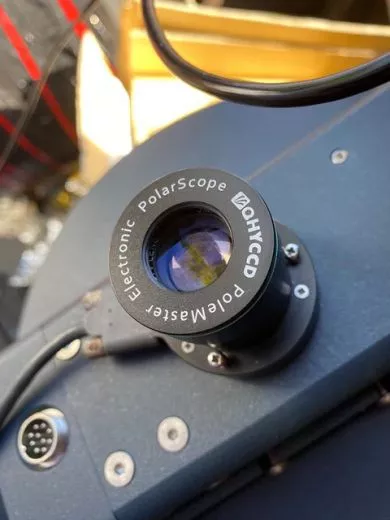

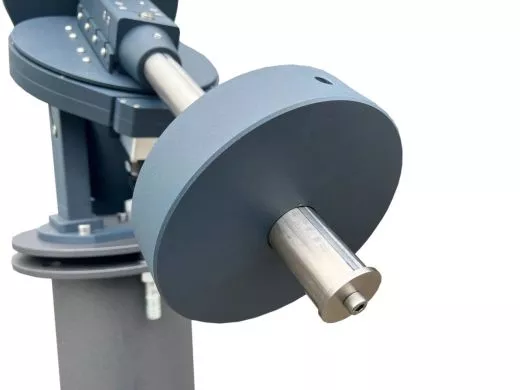

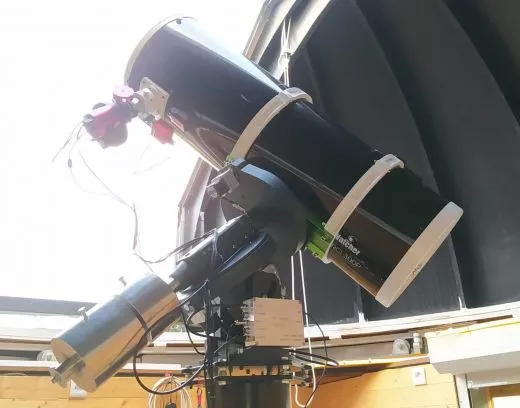

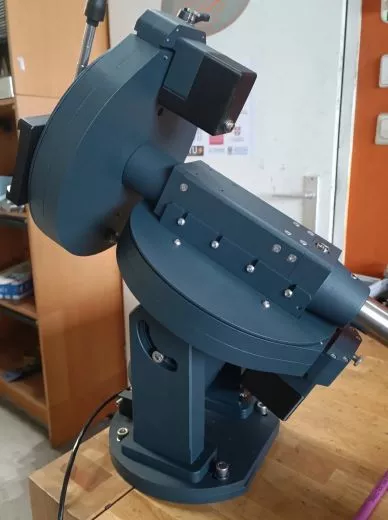

Einige Bilder aus der hauseigenen Produktion von JTW:



Preis:

4.199,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
