Art.Nr.: LFF-universal

LACERTA Universal Field Flattener für diverse ED und Triplets, mit 55-76mm Arbeitsabstand



LACERTA 2 Zoll UNIVERSAL Flattener

Der Lacerta Universal Flattener (Code:LFF-universal) ist optisch ident mit der LFF, wurde aber mechanisch an mehrere Teleskope angepasst.

Die Unterschiede:

• 3 Adapter sind Gratis im LFF-universal Set dabei
• kurzbauend (LFF-universal hat 20mm kürzeres Gehäuse, als LFF)
• Kameraseitig zusätzlich auch eine extragroße M57 Gewinde vorhanden (inkl. M48 Adaptation)
• Teleskopseitig zusätzlich zu M54x0.75 Gewinde (Takahashi, Lacerta) auch M56x1 Gewinde für SkyWatcher ED APOs (80/600, 100/900, 120/900 usw...) sowie RFT-Refraktoren (102/500, 102/600, 120/600, 150/750 usw...) vorhanden.
• Teleskopseitig auch 2" Steckhülse mit Filtergewinde vorhanden, damit passend zu alle gängige APOs, ED-APOs und Fraunhofer Refraktoren mit 2" Okularauszug
• Teleskopseitige Direktaufnahme von Filterschubladen durch integrierter M48x0.75 Gewinde möglich

Funktionsweise:

Ein Linsenobjektiv hat eine konkav gekrümmte Bildschale, die Stärke der Krümmung hängt dabei im Wesentlichen von der Brennweite ab.
Je kürzer die Brennweite, desto stärker ist die Bildschale gekrümmt und desto stärker muss der Flattener arbeiten um sie eben zu bekommen.
Das geschieht über die Einstellung des korrekten Arbeitsabstandes vom Flattener zum Kamerasensor.
Weiters haben Linsenobjektive mit Standard Design nur in der Bildmitte eine runde Sternabbildung, je weiter abseits der Mitte desto verzerrter werden die Sterne (offaxis Astigmatismus).
Beide Probleme müssen vom Flattener korrigiert werden, um runde Sterne auch in den Bildecken zu produzieren.

Technische Daten:

• Verschraubt, nicht gesteckt (sowohl teleskop- als auch kameraseitig), und nicht flexibel - keine Verkippungsgefahr
• Optimiert für f/4.5-f/12 Apochromaten mit optischem Standard Design, ab 300mm Brennweite
• geeignet auch für Vollformat

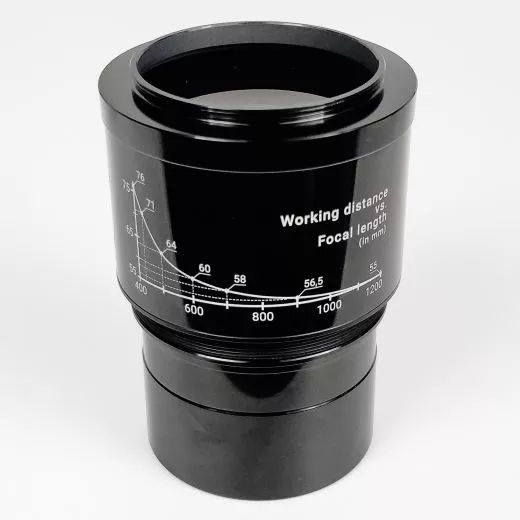

• Arbeitsabstand zwischen 55 und 76mm (und mehr), der optimale Arbeitsabstand für verschiedene Brennweiten ist auf dem Gehäuse abgebildet
• Gewinde fernrohrseitig M54x0.75 positiv (passend zu Takahashi, Lacerta) sowie M56x1 negativ (Skywatcher ED Apos und Refraktoren)

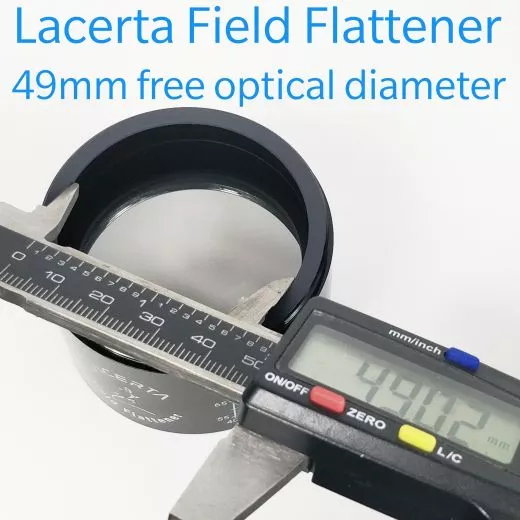

• Gewinde kameraseitig M57x0.75 (freie Öffnung 49mm) und M48x0.75 (freie Öffnung 45mm)
• Keine Änderung der Brennweite
• Ohara-Glas aus Japan mit Partnerglas

Anwendung

• Arbeitsabstand grob ermitteln und über verschraubte Adapter einstellen (wir helfen gerne bei der Adaption)
• Testfoto erstellen
• Wenn am Rand noch radial verzerrte Sterne zu sehen sind (Unterkorrektur), den Abstand leicht erhöhen
• Falls am Rand kreisbogenförmig verzerrte Sterne zu sehen sind (Überkorrektur), den Abstand leicht verringen
• Falls Sie den Flattener mit mehreren Teleskopen verwenden, den optimalen Arbeitsabstand notieren



Der Arbeitsabstand kann - wegen unterschiedlicher optischer Designs (ED-Doublet, Triplet, Fluorit-APO usw...) - von dem auf dem Flattenergehäuse angegeben Werten leicht abweichen.
Apochromaten welche im optischen Design mehr offaxis Koma als Astigmatismus haben, können nicht ganz auskorrigiert werden (z.B. manche Kunming Apos mit Lanthanglas)

Getestet mit: Evolux62ED, La72432, William Optics 88/498, BDapo80, Sharpstar 107/700, Takahashi TSA120

Lieferumfang

• LFF-universal Flattener (kurzgebaut) mit kameraseitig 49mm und teleskopseitig 55mm freier Öffnung

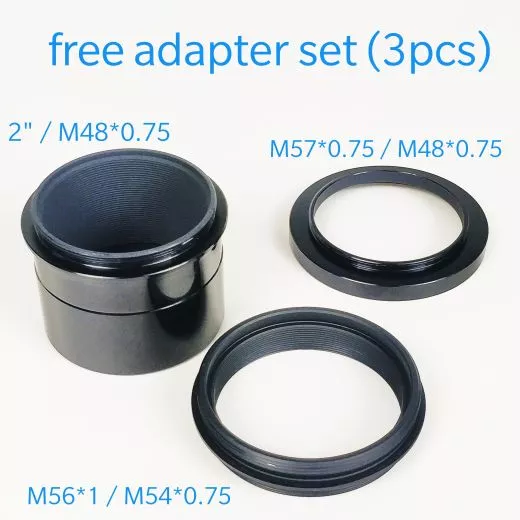

• Gratis Adapter No.1.: M57-M48 Adapter (kameraseitig)
• Gratis Adapter No.2.: M56-M54 Adapter mit M48 Filter- und Filterschubladen-aufnahme (teleskopseitig)
• Gratis Adapter No.3.: Adapter auf 2" Steckhülse mit M48 Filtergewinde (teleskopseitig)





Preis:

220,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
