Art.Nr.: 2456317

Baader Glaswegkorrektor® 1:2,60 für Baader-Binokulare

• Glaswegkorrektor^® Faktor 2,6fach. Optische Weglänge: -120 mm
• Steckdurchmesser: ∅ 38 mm
• Geeignet zum Einschrauben für das Baader Maxbright (klassisch und MaxBright^® II) und Mark V Großfeld-Binokular (#2456410 , € 1.424,97 € )
• Ein Baader Glaswegkorrektor^® ist keine Barlowlinse! Der Grund für den markenrechtlich geschützten Namen ist nur in zweiter Linie die Verlagerung des Brennpunktes!
• In erster Linie hat der Glaswegkorrektor^® die Aufgabe, den prismatischen Farbsaum zu korrigieren, welcher durch die große Glasmasse der Prismen im Binokular bei Benutzung an Refraktoren entstehen würde.
• Hinweis: Das Baader MaxBright® II Binokular inkl. Koffer (#2456460 , € 479,-) ist das einzige Baader-Bino, bei dem man zwischen Zeiss-Ringschwalbe und T-2 Gewindeanschluss wechseln kann.



Glaswegkorrektor^® (GWK) für Binokulare Ansätze u.v.m.

Glaswegkorrektoren für Refraktoren, Newton- und SC Teleskope

Ein Glaswegkorrektor (GWK) erfüllt zwei Zwecke: Einerseits beseitigt er den Farbfehler, der durch die Prismen des Binokularansatzes an schnellen Optiken entsteht, andererseits verlagert er den Brennpunkt nach außen, sodass an Teleskopen mit geringem Backfokus überhaupt erst fokussiert werden kann. Mit verschiedenen Glaswegkorrektoren können Sie auch verschiedene Vergrößerungen erzielen, ohne ein zweites Okularpaar zu kaufen.

GWK Faktor 1,25 / Faktor 1,70 / Faktor 2,60

Diese drei Glaswegkorrektoren werden in das Binokular oder das T-2-Prisma eingeschraubt. Welchen Faktor Sie benötigen, hängt vom vorhandenen Backfokus ab. Informationen zur Bestimmung des Backfokus finden Sie in den Bedienungsanleitungen unserer Binokularansätze. Bitte beachten Sie auch unsere 2"-Glaswegkorrektoren speziell für Newtons bzw. Refraktoren/SCs.

Die Verkürzung der optischen Weglänge wurde ermittelt am 2" Okularauszug des Traveler 105mm/f6 Apochromat mit 35mm ED Okularen, dem Großfeld Binokular inkl. 90° T-2 Zenitprisma und den Glaswegkorrektoren: Die Messung erfolgte jeweils mit dem Glaswegkorrektor^®, eingebaut zwischen Binokular und 90° Prisma. Wird das Linsensystem vor dem Prisma eingebaut so verkürzt sich der Brennpunktabstand ca. um weitere 15mm.

Brennpunkt-Abstand (opt. Baulänge)	ohne Korrektur	mit GWK 1:1,25	mit GWK 1:1,70	mit GWK 1:2,60
Ab der Auflagefläche am Okular-Auszug – mit 90° T-2 Prisma	162 mm (nicht fokussierbar)	144 mm	122 mm	79 mm
geradsichtig mit 2" Stutzen (ohne Prisma, wichtig für Newton-Spiegelsysteme)	112 mm	94 mm	71 mm	28 mm
geradsichtig mit T-2 Schnellwechsler	123 mm	105 mm	82 mm	39 mm

Mit Hilfe dieser drei Linsensysteme lassen sich Fokussierprobleme bei fast allen gängigen Teleskop-Arten lösen. Die Linsenfassung beinhaltet sowohl ein Anschlussgewinde für die Zeiss-Ringschwalbe unseres Großfeld-Binokular und des MaxBright^® II als auch einen T-2 Klemmflansch für das MaxBright^® und MaxBright^® II! Dieser Flansch lässt sich an jeder T-2 (M 42x075) Gewindeverbindung zwischen dem positiven und negativen Gewindeteil einklemmen und eröffnet so ungeahnte Möglichkeiten für eigene Versuche (mit Zubehörteilen, die bislang am eigenen Fernrohr nicht eingesetzt werden konnten).

Beispiel der Verwendung von Glaswegkorrektoren am Baader Safety Herschelkeil

Glaswegkorrektor^® 1:2,6

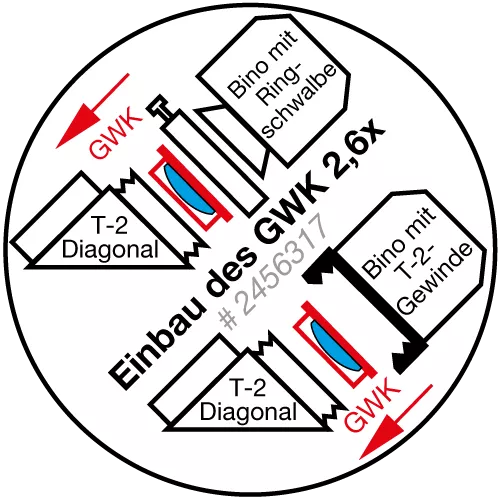

Bei diesem Glaswegkorrektor® darf die Fassung nicht geöffnet werden, weil die Linsen beim Einbau einzeln zentriert und die Linsenabstände auf maximale Leistung als Glaswegkorrektor (nicht aber als Barlowlinse!) optimiert wurden. Deshalb steht nur die "Linsenstellung B" zur Verfügung (vgl. Infoblatt zum Astro T-2 System^®). Der Glaswegkorrektor^® mit Faktor 2,6 lässt sich in jedes T-2 Zenitprisma oder T-2 Amici-Prisma oben direkt einschrauben und so sowohl direkt vor der Zeiss-Ringschwalbe als auch vor dem T-2-Gewinde einbauen. Er kann daher unverändert mit allen unseren Binokularansätzen eingesetzt werden.

Darüber hinaus lässt sich der 2.6x Glaswegkorrektor^® – wie oben erläutert – zwischen jede T-2 Verschraubung an seinem dünnen Kragen einklemmen. Der flache dünne Rand des Glaswegkorrektors muss stets zum Okular zeigen. Die Linsenfassung muss zum Fernrohr zeigen.

T-2-Überwurfmutter (Maxbright^® /Maxbright^® II Binokular)

Alle Glaswegkorrektoren werden in der Linsenstellung B (Linsenfassung zeigt vom Bino weg) vor dem Binokular eingebaut. Dazu sind sowohl in den T-2 Prismen als auch in den 1¼" Steckhülsen oder in der 2" Steckhülse entsprechender Platz oder ein Schraubgewinde vorgesehen. Um optische Baulänge zu sparen, wird der Linsenteil der Glaswegkorrektoren® nicht in das Binokular eingesetzt, dadurch sitzt der Strahlenteiler des Binokulars so dicht wie möglich an der Vorderkante des Binos.

Teleskope mit T-2 Anschlussgewinde

Wann immer Sie mit einem neuen Zubehörteil den Schärfepunkt nicht erreichen können weil der Fokussierweg nicht ausreicht, sollten Sie erproben, ob nicht unser Glaswegkorrektor^® die rettende Lösung darstellt. Nahezu jeder Teleskop-Hersteller bietet einen T-2 Anschluss für seine Geräte an. Üblicherweise sind diese Adapter sehr kurzbauend, weil das T-2 Gewinde normalerweise zum fokalen Anschluss einer Kleinbildkamera dient. Genau an dieser Stelle wird auch unser Glaswegkorrektor^® eingebaut!

Wir fertigen eine Vielzahl von Okularklemmen, Distanzringen und Adaptern mit T-2 Gewinde (z. B. den Universaladapter und den T-2 Zwischenring 40mm – oder 15mm Länge, sodass sich fast immer der passende Anschluss zusammenstellen lässt.





EAN CODE	4047825011039
HERSTELLER	Baader Planetarium
ARTIKELNUMMER (#)	2456317
NETTOGEWICHT (KG)	0.02
AUSSENANSCHLUSS (OKULAR/KAMERA-SEITIG)	M34, M42 x 0.75 (T-2)
VERGRÖSSERUNG (X)	1 : 2,60
OPTISCHE BAULÄNGE (MM)	-120
OPTISCHE BAUART	Glaswegkorrektor
KOMPATIBLE TELESKOPE	Refraktoren, Schmidt-Cassegrain, Newton



Preis:

132,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
