Problem: Antriebsachse gebrochen
Lösung: Austausch des Motors
Benötigte Zeit: 30min
Benötigtes Werkzeug: Schraubenzieher, Inbuswerkzeug
Erfahrung: 3/5
________________________________________________________________
Der Austausch eines Motors ist bei der EQ6-R Pro eigentlich keine große Sache. Wichtig ist der letzte Arbeitsschritt, die Anpassung des Antriebdrucks. Dazu kommen wir auch gleich.

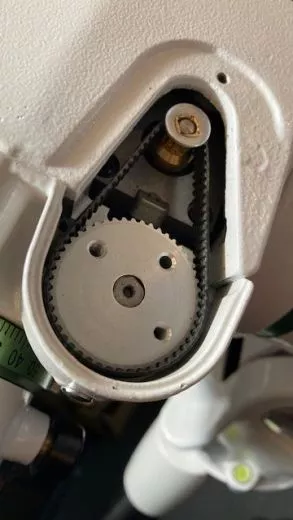

Im ersten Schritt die Abdeckung des Motors öffnen (Bild 1 in der Rubrik "Mehr Bilder".)

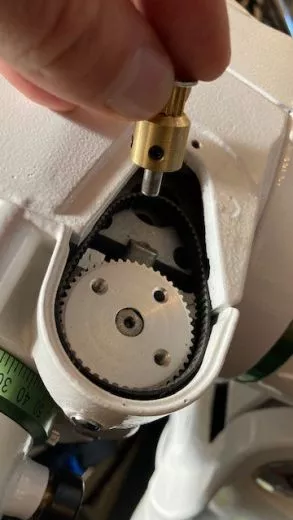

Und in diesem Fall kann man schon per Hand die defekte Achse abziehen.

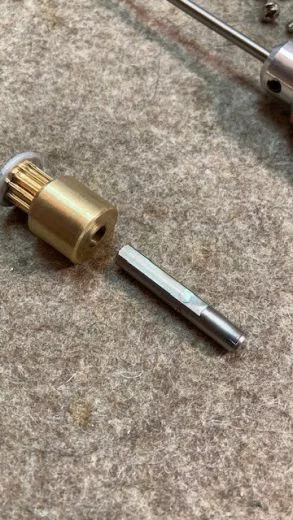

Im Bild 2 sieht man, daß die defekte Achse sich in ihrer Steckverbindung gelöst hat und eine Reperatur, z.B. durch Kleben dauerhaft keinen Sinn mehr macht.
Also müssen wir den Motor tauschen. Dazu auch die Vorderseite öffnen.

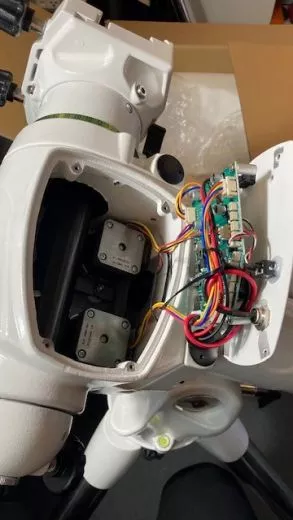

Am besten sich ein Handyphoto der Anschlüsse machen – sich ist sicher (Bild 3).
Den Motor tauschen, also neuen Motor einbauen und die Steckverbindungen beachten.

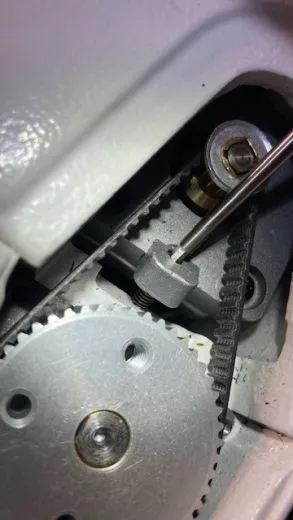

Und - last but not least – den entsprechenden Anpressdruck des Antriebs auf den Gummiriemen einstellen. Dabei hilft die u.a. Inbusschaube. Damit stellt ihr den Abstand der Motorachse zum Riemen ein. Ist die Spannung zu hoch – dann klingt der Riemen beim Antippen wie eine „hohe“ Gitarrenseite. Bei zu wenig Spannung klingt der Riemen „dumpf“. Zum Vergleich kann man die Abdeckung des intakten Motors öffnen und die Spannung mit den Fingern „fühlen“. Bild 5 zeigt die Schraube zu Beginn des Eindrehens.

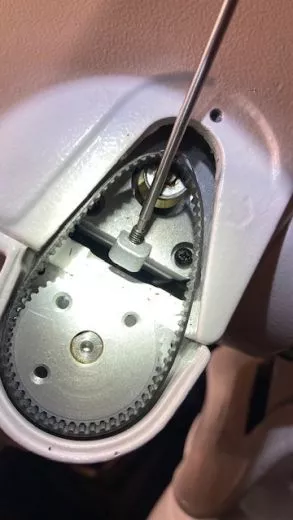

Und im Bild 6 seht ihr, dass in unserem Fall die Inbusschraube schon einige Umdrehungen reingeschraubt werden musss, um einen korrekten Anpressdruck aufzubauen.
Danke für eure Aufmerksamkeit und allzeit CLEAR SKIES!
