ZWO Großer Off Axis Guider OAG
Art.Nr.: ZWO-OAG-L
ZWO Großer Off Axis Guider OAG
Dieser Off Axis Guider ist für die Fotografie mit langen Brennweiten geeignet, vorzugsweise mit großformatigen Guidingkameras.
ZWO Großer Off-Axis-Guider

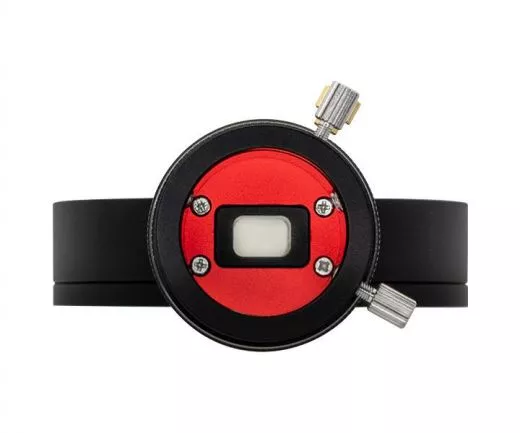

OAG-L ist die neueste Variante des M68-OAG mit einer größeren Prismengröße von 12*12 mm. Die größere freie Öffnung bringt ein größeres Sichtfeld beim Guiding. Er ist einfach zu bedienen und für Anwender geeignet, die sich für die Fotografie mit langer Brennweite interessieren. Um die Vorteile dieses Zubehörs voll auszuschöpfen, empfiehlt ZWO, es mit Großformatkameras zu kombinieren.Merkmale:
1. Leicht und hochwertig, 17,5 mm Dicke
2. Prismengröße: 12*12 mm
3. Die effektive lichtdurchlässige Öffnung ist 11,7 mm * 8,3 mm.
4. Kann verwendet werden, um die Hauptkamera und die Nachführkamera gleichzeitig anzuschließen. Kein Leitfernrohr erforderlich.
5. Wird mit einem M48-Neigeadapter (5 mm) geliefert.
Benutzungshinweise:
1. Für die Nachführung kann das OAG-L nur mit ASI Mini Kameras wie ASI174MM Mini, ASI290MM Mini und ASI120MM Mini verwendet werden.
2. In Anbetracht der großen Prismengröße empfiehlt ZWO nicht, OAG-L mit Teleskopen zu verwenden, deren freier Durchlass kleiner als M48 ist.

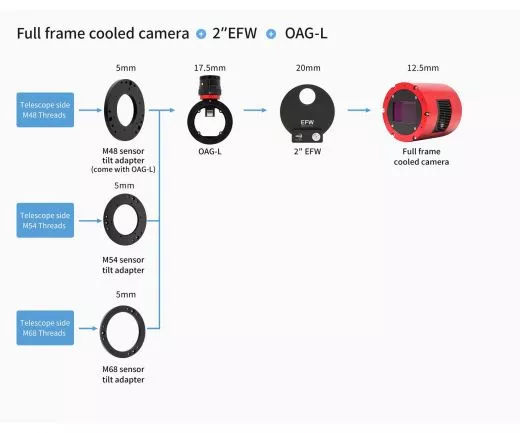

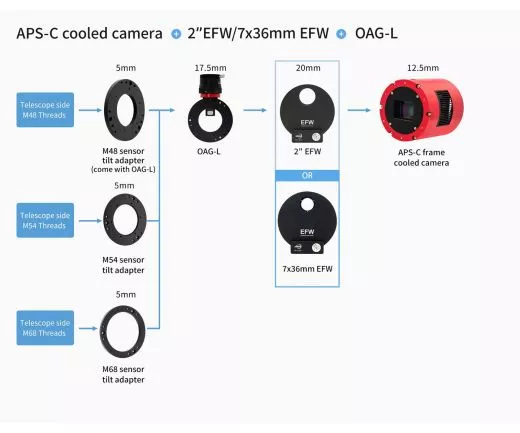

3. Es ist dagegen empfehlenswert, ihn mit APS-C-Kameras (ASI2600) oder Vollformatkameras (ASI6200/2400) jeweils in Kombination mit einem 2"-EFW oder dem 7x36-mm-EFW sowie zu verwenden. Der große freie Durchlass unterstützt Vollformatkameras ohne Vignettierung.
4. Möchten Sie den OAG-L ohne Filterrad verwenden, so muss der Adapter ZWO-D70-M54F verwendet werden, um den Off-Axis-Guider an die Kamera anzuschließen und 55 mm Backfokus zu erreichen. Bei gekühlten Kameras mit kleineren Sensoren als APS-C wird auch noch ein ZWO-T2-Tilter-2 benötigt.
5. Die wesentlichen Unterschiede zwischen OAG-L und M68 OAG liegen in der Prismengröße und den Gewinden. Beim OAG-L wurde das Innengewinde entfernt, so dass Sie die Schrauben direkt für den Anschluss an andere Geräte verwenden können.
6. Wenn das Gewinde Ihrer Teleskopseite M48 ist, müssen Sie den mit OAG-L gelieferte M48-Neigeadapter nicht entfernen. Anderenfalls müssen Sie ihn entfernen und einen anderen Neigeadapter am entsprechenden Gewinde Ihres Teleskops verwenden.

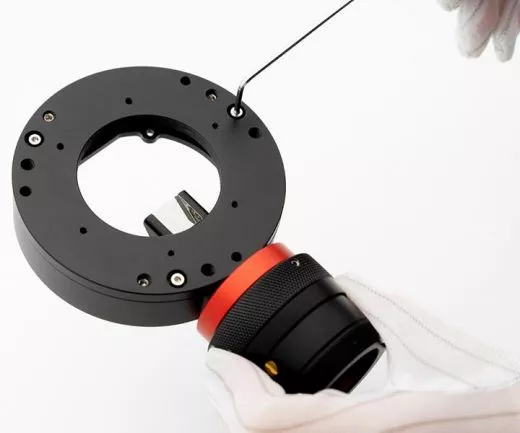

Das siebte und achte Bild zeigen, wie der Neigeadapter zu montieren ist.
Bitte beachten Sie:
Wenn Sie das OAG-L in Ihren optischen Strahlengang einbauen, achten Sie bitte darauf, dass das Prisma den Kamerasensor nicht blockiert.
Sie können die Führungsschraube verwenden, um die Fokuslänge der Nachführkamera einzustellen. Bitte stellen Sie sicher, dass der Abstand vom Prisma zur Hauptkamera und zur Nachführkamera gleich groß ist. Um ein sicheres Ergebnis zu erzielen, ist es besser, dies bei Tag zu tun, da die Einstellung bei Nacht sehr schwierig ist.

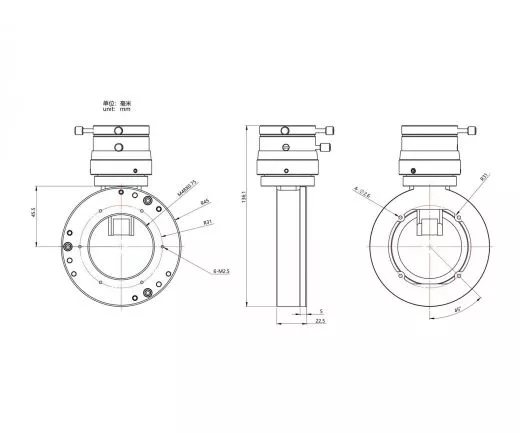

| Anschluss an Teleskop: | M48x0,75 Innengewinde |
| Anschluss an der Kameraseite: | Für ZWO EFW 2" oder 36 mm |
| Optischer Weg mit Neigeadapter: | 22,5 mm |
| Optischer Weg ohne Neigeadapter: | 17,5 mm |
| Optischer Weg mit Neigeadapter (5 mm), optionalem EFW (20 mm) und optionaler gekühlter Kamera (12,5 mm): | 55 mm |
| Prismengröße: | 12 mm * 12 mm |
| Freie Öffnung Prisma: | 11,7 mm * 8,3 mm |
| Geeignete Nachführkameras: | ASI Mini Kameras |
Preis:
319,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
