Art.Nr.: AM7

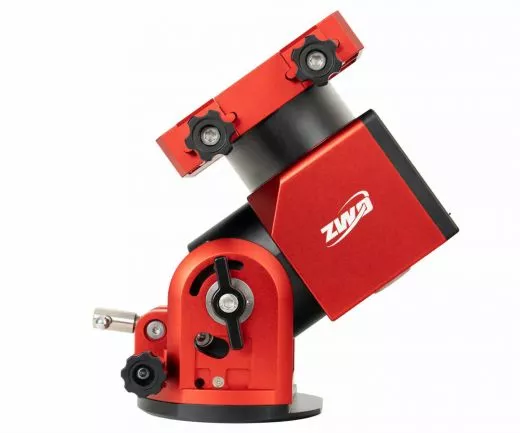

ZWO AM7 Parallaktische Harmonic Drive GoTo Montierung - Montierungskopf



Die neue Montierung für Astrofotografie mit Teleskopen bis 20 kg - nur 6,75 kg Gewicht - azimutaler und parallaktischer Modus möglich


 Trägt Teleskope bis 20 kg ohne Gegengewicht und Teleskope bis 30 kg mit Gegengewicht (Gegengewicht und Gegengewichtstange sind optional) - Eigengewicht nur 6,75 kg

 Kann im parallaktischen Modus für Astrofotografie und im azimutalen Modus für visuelle Beobachtung verwendet werden

 Handcontroller und App für die Steuerung sind im Lieferumfang enthalten - keine Kabel mehr nötig dank WiFi

 Die App unterstützt Bluetooth.

 Die Prismenklemme hat einen DC-Anschluss sowie einen USB-C-Port. Die Kabel verheddern nicht so leicht.

 Konzipiert für Astrofotografie mit sehr hoher Nachführungsgenauigkeit von +/- 10 Bogensekunden - jede Montierung wird vor der Auslieferung von ZWO genau vermessen.

 ST-4-Autoguidingschnittstelle für Langzeitbelichtungen mit Guider

 Die Montierung ist an jedem Punkt der Erde, vom Äquator bis zu den Polen, einsetzbar - eine ideale Reisemontierung

 Die AM7 hat an der ebenen Unterseite ein 3/8"-Innengewinde, sie kann also direkt auf geeignete Fotostative gesetzt werden.

 GoTo, Live Preview und viel mehr einfach über das Smartphone steuerbar - ideal auch für ASIAIR geeignet

 ASCOM-kompatibel (LX200 Protokoll)

 Kompakte Handbox für eine drahtlose Steuerung im Lieferumfang enthalten

 Stabile Polhöheneinstellung mit Feinverstellung in Azimut und Höhe für eine genaue Polausrichtung

 Geeignet für stabile Fotostative oder Astrostative (ein Stativ ist nicht im Lieferumfang enthalten)


ZWO AM7 Parallaktische Harmonic-Drive-GoTo-Montierung - Montierungskopf

ZWO bietet mit der "Harmonic Equatorial Mount AM7" eine transportable Montierung für Astrofotografie an. Die Montierung wiegt unter 7 kg und trägt Teleskope bis 20 kg ohne Gegengewicht. Mit Gegengewicht und der Gegengewichtsstange (optional) kann die Montierung sogar Teleskope bis 30 kg tragen.

Warum sollten Sie sich für die parallaktische Harmonic Drive Montierung AM7 entscheiden?

 1. Hohe Tragkraft, zwei Möglichkeiten: Trägt bis zu 20 kg ohne Gegengewicht. Bis zu 30 kg mit Gegengewicht.

 2. Präzision, die Sie überprüfen können: Der periodische Fehler wird auf plus/minus 10 Bogensekunden begrenzt, und jede Montierung wird mit einem eigenen PF-Prüfbericht geliefert.

 3. Übersichtlicherer Aufbau, weniger Kabelsalat: Integrierte USB-C- und Gleichstromanschlüsse an der Prismenklemme sorgen für Ordnung bei den Kabeln.

 4. Zwei Modi, eine Montierung: Äquatorialmodus für Nachführung und Fotografie. Alt-Azimut-Modus für visuelle Beobachtungen.

 5. Funktioniert überall auf der Erde: Der Höhenbereich von null bis 90 Grad bedeutet, dass sie weltweit auf jedem Breitengrad eingesetzt werden kann.

 6. Steuern Sie sie ganz nach Ihren Wünschen: über Bluetooth, WLAN oder den mitgelieferten Handcontroller.

 7. Bereit für kalte Nächte: Ausgelegt für Temperaturen bis zu minus 20 °C.

 8. Ein auf Zuverlässigkeit ausgelegtes Steuerungssystem: Das hauseigene Steuerungssystem von ZWO ist für einen stabilen, zuverlässigen Betrieb ausgelegt.

 9. Tragbares Design: Trotz ihrer Leistungsfähigkeit wiegt die Montierung nur etwa 6,5 kg.

 10. Unterstützt durch Support und eine globale Community: ZWO-Montierungen werden von Astrofotografen weltweit eingesetzt und verfügen über eine starke Nutzer-Community und ein starkes Support-Netzwerk.

AM7, mehr Zuladung. Mehr Präzision.
Die AM7 ist die leistungsstärkste Teleskopmontierung mit Harmonic-Drive-Antrieb von ZWO. Sie wurde speziell für schwerere Aufnahmeausrüstungen entwickelt, beispielsweise Teleskope mit langer Brennweite, bei denen es vor allem auf die Nachführgenauigkeit ankommt.

 Tragfähigkeit: Die AM7 trägt ohne Gegengewichte bis zu 20 kg und mit Gegengewichten bis zu 30 kg. Damit haben Sie jetzt Spielraum für eine umfangreiche Ausstattung und können später noch aufrüsten.

 Nachführung und GoTo: Das Ziel ist einfach. Solide Nachführung und zuverlässiges GoTo unter realer Nutzlast, damit Sie weniger Zeit mit der Verwaltung von Einschränkungen verbringen und mehr Zeit für die Astrofotografie und die Erkundung des Nachthimmels haben.

 Eine Montierung für die lange Strecke: Die AM7 eignet sich sowohl für kleine als auch für schwere Aufbauten, sodass Sie auf größere Teleskope umsteigen können, ohne dass Ihre Montierung zu klein wird.

*Die Gewichte werden manuell gemessen und können geringfügig variieren.

Professionelle Präzision mit einer auf die Kundenbedürfnisse zugeschnitten Harmonic-Drive-Montierung
Der spezielle Harmonic Drive der AM wurde auf Basis jahrelanger Entwicklungsarbeit von ZWO speziell für die Astrofotografie entwickelt und sorgt für eine reibungslose, stabile Nachführung mit hohem Drehmoment und gleichbleibender Leistung.

Jedes AM7-Modell wird vor dem Versand einzeln getestet. Sie erhalten einen individuellen Bericht zur periodischen Fehlerkurve Ihrer Montierung, sodass Sie die gemessene Nachführleistung Ihres Geräts genau einsehen können.

Wichtige mechanische Spezifikationen und Tests

 Spezieller Harmonic-Drive-Antrieb

 Untersetzungsverhältnis des gesamten Antriebssystems 300 zu 1

 Individueller Testbericht zum periodischen Fehler enthalten

 Periodischer Fehler innerhalb von plus/minus 10 Bogensekunden für zuverlässige, hochpräzise Nachführung. (Das entspricht der Dicke eines menschlichen Haares aus einer Entfernung von etwa 20 Metern).

Aufgeräumte Kabel. Weniger Unordnung. Schnelle Einrichtung.
Viele Teleskopkonfigurationen enden in einem Gewirr aus Kabeln und zusätzlichen Adaptern. Die AM7 wurde entwickelt, um für mehr Ordnung und Einfachheit zu sorgen.

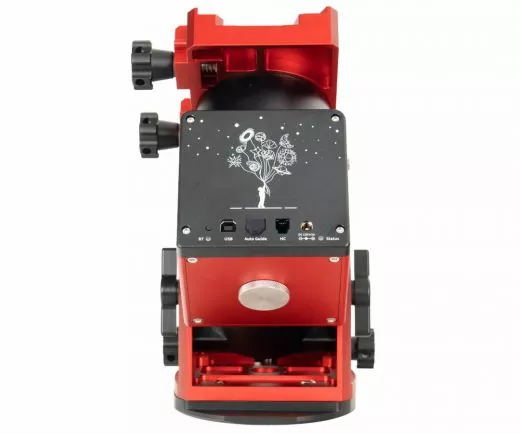

Dank integrierter USB-C- und Stromanschlüsse an der Montierung können Sie Strom und Daten dort nutzen, wo Sie sie brauchen, ohne dass überall Kabel herumhängen. Selbst wenn Sie eine individuelle Ausrüstung mit Kamera, Fokussierer, Nachführausrüstung und anderem Zubehör haben, hilft Ihnen die AM7, Kabelgewirr zu reduzieren, sodass Sie schneller einrichten und mehr Zeit mit der Aufnahme des Nachthimmels verbringen können.

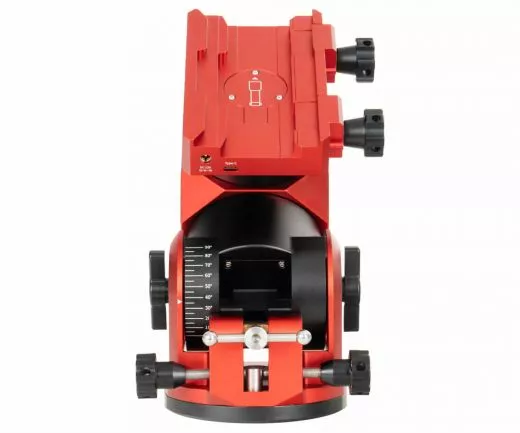

Einfaches Kabelmanagement - integrierte USB-C- und Gleichstromanschlüsse
Mit nur 6,75 kg ist die AM7 leicht zu transportieren und schnell aufzubauen. Die integrierte Prismenklemme verfügt über einen USB-C-Anschluss und Gleichstromausgänge, sodass Sie Strom und Daten über die Halterung leiten können, anstatt ein Durcheinander von Kabeln um sie herum zu verlegen. Das Ergebnis ist eine übersichtlichere Kabelführung und weit weniger Kabelsalat als üblich.

Für notwendige Justierungen der Montierung enthält die AM7 außerdem einen magnetischen Sechskantschlüssel, der direkt am Montierungsgehäuse aufbewahrt wird, sodass er griffbereit ist und im Dunkeln nicht verloren geht.

Zwei Betriebsmodi - eine Montierung für Beobachtung und Astrofotografie
Die AM7 unterstützt zwei Modi, sodass Sie dieselbe Montierung sowohl für gelegentliche Beobachtungen als auch für professionelle Aufnahmen verwenden können. Der Wechsel zwischen den Modi erfolgt durch eine schnelle Hardwareänderung der Position der Montierung. Anschließend wählen Sie den Modus auf dem Handcontroller aus.

Parallaktischer Modus: Am besten geeignet für präzise Sternverfolgung bei Aufnahmen und längeren Beobachtungssitzungen.
Azimutaler Modus: Am besten geeignet für visuelle Beobachtungen mit schneller Einrichtung und einfacher Ausrichtung.

Modus-Anzeigeleuchten
Rot bedeutet parallaktischer Modus.
Grün bedeutet azimutaler Modus.

Gesamter Polhöhenbereich
Die AM7 unterstützt einen vollständigen Einstellbereich von 0 bis 90 Grad Breite, sodass sie fast überall auf der Erde, vom Äquator bis zu den Polen, ausgerichtet und verwendet werden kann. Das macht sie zu einer praktischen Wahl für Reisen oder eine permanente Installation, unabhängig davon, wo Sie beobachten.

So funktioniert die zweistufige Polhöheneinstellung:

 Einstellbereich der ersten Stufe: Verwenden Sie den Höhenverstellknopf für 0 bis 60 Grad.

 Einstellbereich der zweiten Stufe: Bewegen Sie die Sechskantschraube in die zweite Position, um 30 bis 90 Grad zu ermöglichen.

Benutzerfreundliches Design: Tragbare Steuerung, raffiniert - WLAN- und Bluetooth-Konnektivität
Die AM7 bietet Ihnen zwei einfache Verbindungsmöglichkeiten, WLAN und Bluetooth, sodass die Steuerung immer unkompliziert ist.

Bluetooth erleichtert kurzfristige Einsätze. Öffnen Sie Ihr Smartphone, stellen Sie eine direkte Verbindung her und steuern Sie die Montierung ohne Handsteuerung. Sie müssen Ihr Gerät nicht auf das WLAN-Netzwerk der Montierung umschalten, um loslegen zu können.

Bluetooth-Steuerung: Sie können Bluetooth ein- oder ausschalten, indem Sie die BT-Taste 10 Sekunden lang gedrückt halten. Die Einstellung bleibt auch nach dem Ausschalten gespeichert.

Eine besser zu erkennende Kontrollleuchte: Eine neue Lichtleitsäule mildert die LEDs, sodass die Statusleuchten nachts angenehmer für Ihre Augen sind und auch Ihre Kamera nicht beeinträchtigen.

AM7 Smart Hand Controller - mehr als nur eine Steuerung
Die AM7 verfügt über eine joystickartige Handsteuerung, die für eine komfortable und intuitive Bedienung ausgelegt ist. Sie ist gleichzeitig ein integrierter Anschluss-Hub für die Montierung. Mit ihrem integrierten WLAN-Hotspot können Sie die Montierung drahtlos steuern, Einstellungen über eine einfache Webschnittstelle verwalten und Firmware-Updates sowohl für die Handsteuerung als auch für die Montierung durchführen. Dies ist der wichtigste Weg, um das System auf dem neuesten Stand zu halten.

Bluetooth, wenn Sie es wollen, ausgeschaltet, wenn Sie das benötigen
Die Bluetooth-Steuerung ist eine praktische Option für die direkte Steuerung per Smartphone im Außeneinsatz. In manchen Umgebungen ist jedoch eine strengere Funksteuerung erforderlich, beispielsweise in abgelegenen Observatorien oder bei permanenten Installationen, wo Störungen oder gesetzliche Vorschriften eine Rolle spielen. Für solche Fälle lässt Sie die AM7 Bluetooth bei Bedarf ganz einfach deaktivieren und später wieder aktivieren, wenn es sinnvoll ist.

Ergonomisches Design mit hohlem Drehknopf
Der Spannknopf der Prismenklemme und der Knopf zur Feineinstellung des Azimuts verfügen über eine Aushöhlung. Wenn die manuelle Drehung eingeschränkt ist, können Sie einen Innensechskantschlüssel einsetzen, um zusätzliche Hebelkraft zu erzielen, wodurch die Einstellungen einfacher und zuverlässiger mit weniger Kraftaufwand vorgenommen werden können.

Intelligente Steuerung, einfache Bedienung - Sky Atlas Mobile App für iOS und Android
Die AM7 kann drahtlos über die Sky Atlas-App auf iOS und Android gesteuert werden. Sie erhalten eine Live-Sternenkarte, eine einfache Objektsuche, schnell einsetzbare Tools wie "Tonight´s Best", "Target GoTo" und präzises Ausrichten auf die Objekte, die Sie beobachten oder fotografieren möchten.

Funktioniert reibungslos mit ASIAIR im Stationsmodus
Die AM7 unterstützt auch den Stationsmodus, wodurch sie sich leicht in eine Steuerung wie ASIAIR integrieren lässt. Da der Handcontroller über WLAN verfügt, kann ASIAIR über das Netzwerk eine Verbindung zur Montierung herstellen, sodass Sie eine saubere Installation ohne direktes Steuerkabel zwischen dem AIR und der Montierung vornehmen können.

Reibungsloses Zusammenspiel mit ASIAIR
ASIAIR kann über eine drahtlose oder kabelgebundene Verbindung mit der AM7 verbunden werden und diese steuern, sodass es sich nahtlos in eine Vielzahl von Setups einfügt.

Da AM7 und ASIAIR Teil desselben Ökosystems sind, müssen Sie sich keine Gedanken über Treiberunterstützung und Kompatibilität machen. Sie müssen keine Software verschiedener Anbieter zusammenfügen und hoffen, dass alles reibungslos funktioniert. Und da die ASIAIR-Software ständig um neue Funktionen erweitert wird, können Sie sich darauf verlassen, dass AM7 Schritt hält und neue Befestigungsmöglichkeiten direkt in dasselbe System integriert werden.

Zusätzliche Informationen zur Zuladung


Die Nutzlastkapazität der AM7-Äquatorialmontierung ergibt sich aus Simulationsberechnungen, wie in der Abbildung links dargestellt:

1. Maximale Nutzlast ohne Gegengewicht: 20 kg (entspricht einem maximalen Ausgangsdrehmoment von 40 N·m).

2. Es wird empfohlen, ein Gegengewicht von <= 10 kg zu verwenden. Bei Verwendung eines 10 kg schweren Gegengewichts installieren Sie dieses bitte mit einem Hebelarm zwischen 20 cm und 30 cm.

Für andere Gegengewichtsmasse kann die zulässige Installationsposition wie folgt berechnet werden:

Angenommen, die Gegengewichtsmasse beträgt m kg, muss die zulässige Hebelarmlänge L folgende Bedingung erfüllen:
20 N·m <= m * g * L <= 30 N·m

Wobei g = 9,8 m/s² (kann für die Berechnung mit 10 m/s² angenähert werden).

Beispiel bei einem Gegengewicht von 5 kg:
L reicht von 20 N·m / (5 × 10 m/s²) = 0,4 m bis 30 N·m / (5 × 10 m/s²) = 0,6 m.



Montierungstyp:	Parallaktische Harmonic-Drive-Montierung
Betriebsmodus:	Azimutal oder parallaktisch
Getriebe:	Harmonic Drives mit Zahnriemen
Periodischer Fehler:	kleiner als +/- 10" - Durchgangszeit 288 Sekunden
RA-Motor:	Schrittmotor + Synchronriemen + 20 Type 100 Spannungswellengetriebe mit Bremse
DEK-Motor:	Schrittmotor + Synchronriemen + 17 Type 100 Spannungswellengetriebe
Winkelauflösung der Schrittmotoren:	0,17"
Maximale Tragkraft:	20 kg ohne Gegengewichte, 30 kg mit Gegengewichten
Gewicht des Montierungskopfes:	6,75 kg
Maximale Verstellgeschwindigkeit:	6° pro Sekunde
Korrekturgeschwindigkeiten:	0,5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x und 1440x
Stromversorgung:	12 V, 3 A - 5,5/2,1-mm-Hohlsteckerbuchse
Stromverbrauch bei 12 V:	Standby 0,75/0,68 A, Nachführung 0,95 A, GoTo 2,1 A
Autoguiding:	ST4-Port
Steuerung:	USB/Wi-Fi/Bluetooth
Schutz gegen Stromausfall:	Power-Off-Bremse in Rektaszension
Nullposition:	Mechanisch
Kabelmanagement:	Unterstützt
Einsatzbereich:	0° bis 90° nördliche / südliche Breite
Azimutfeineinstellung:	+/- 7,5°
Teleskopbefestigung:	Losmandy- und Vixen-Level-Prismenklemme
Anschluß für Gegengewichtsstange:	M16-Innengewinde
Standard-Gegengewichtsstange:	D 25 mm x L 250 mm, M16-Außengewinde
Gewinde an der Stativseite:	3/8"-Fotostativ-Innengewinde
Betriebstemperatur:	-20 °C bis 40 °C

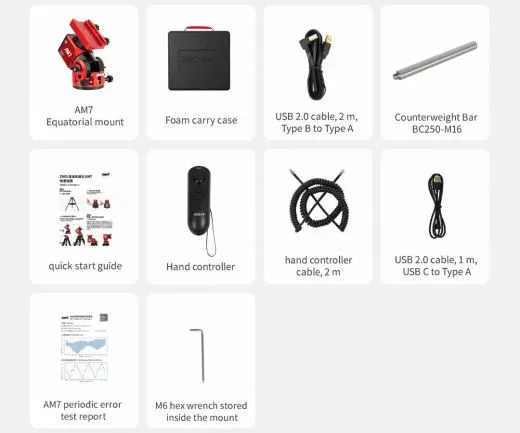

AM7 Montierung - Achsenkreuz

Handcontroller und Kabel
