Einstellen eines Okularauszuges der Skywatcher Explorer PDS-Serie

Falls Ihr mal in die situation kommen solltet, einen Okularauszug eines Skywatcher Explorer PDS Newtons justieren zu müssen, haben wir hier die Vorgehensweise für Euch:

Benötigtes Material:

• Justierlaser
• Inbusschlüssel Größe 1.5
• Inbusschlüssel Größe 2.0

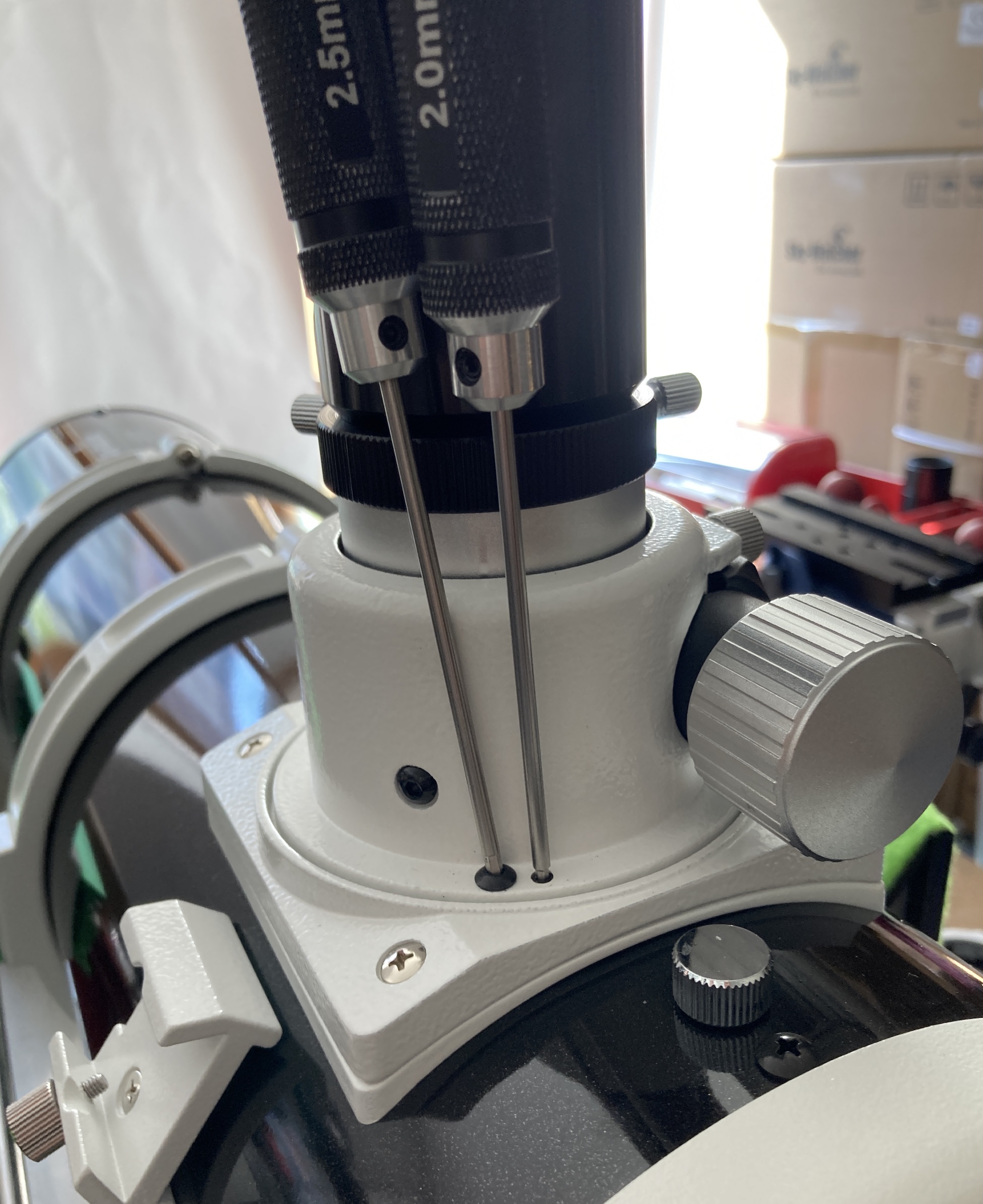

Für die Justage sind drei Schraubenpaare (Zug- (1.5) und Druckschraube (2.0)) zuständig.

Um festzustellen, ob der Okularasuzug (OAZ) sich parallel zur optischen Achse bewegt wird ein Justierlaser in den Okularauszug gesteckt. Bei der kompletten Bewegung des OAZ wird der Auftreffpunkt des Laserstrahls auf dem Hauptspiegel beobachtet.

Wandert dieser, so ist die Bewegungsachse des OAZ nicht parallel zur optischen Achse. Dabei ist es im Moment egal, wie der Fangspiegel steht. Es geht nur darum, ob sicher der Laserstrahl bewegt.

Sollte der Laserstrahl nicht konstant auf der Stelle verbleiben, so wird der OAZ mittels der drei Schraubenpaare einjustiert.
