Modulare Barlowlinse mit 1¼" und 2" Steckdurchmesser

Hochwertiges Linsensystem mit apochromatischen Eigenschaften, für Vergrößerungen ab 2x

• Optikrechnung von Dr. Pudenz, dem Designer der Zeiss Abbe Okulare
• modifiziert für US-Glassorten von Roland Christen
• modularer Aufbau zur visuellen und photographischen (VIP) Verwendung
• geeignet für 1¼" und 2" Okularauszüge
• für das Kleinbildformat auskorrigiert
• höhere Vergrößerungen sind durch zusätzliche T2-Verlängerungshülsen problemlos möglich
• Brennweite: -65,5mm

Folgende Bauteile aus dem T-2™ System bilden die äußere Fassung: #15/#29/#25a/#25a/#14

Bitte beachten Sie: Es handelt sich um eine 2x-Barlowlinse. Sie hat nichts mit dem 2,6x Glaswegkorrektor zu tun, den wir für Binokular-Ansätze anbieten.

Technische Informationen

Die VIP Barlowlinse von Baader Planetarium unterscheidet sich grundlegend von allen anderen auf dem Markt erhältlichen Barlowlinsen. Ihr Gehäuse ist modular aus Einzelteilen des Astro T-2™ Systems aufgebaut und daher den unterschiedlichsten Situationen sehr flexibel anpassbar. So lässt sich die Barlowlinse ohne weitere Reduzierstücke sowohl an einem 2" als auch an einem 1¼" Okularstutzen verwenden. Baugruppen aus diesem Astro T-2 System können zusätzlich integriert werden, z.B. das T-2 Zenitprisma oder die Adapter zur Projektionsfotografie. Sie kann zu diesem Zweck direkt an eine SLR/DSLR Kamera montiert werden. Es können sowohl 2" als auch 1¼" Okularfilter eingesetzt werden.

Zwei Merkmale kennzeichnen die 2" VIP Barlowlinse von Baader Planetarium: Ein modular aufgebautes Gehäuse aus Teilen des Astro T-2 Systems™ und eine Linsengruppe mit apochromatischen Eigenschaften. Beide Merkmale zusammengenommen machen die VIPBarlowlinse zu einem sehr vielseitig einsetzbaren Zubehör

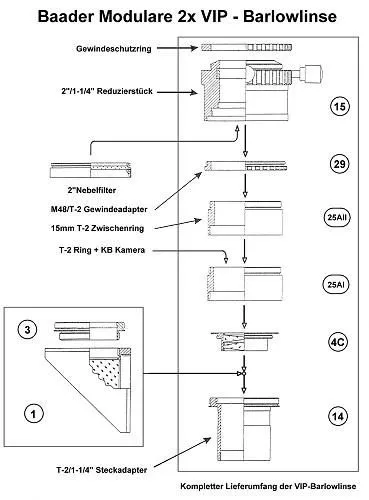

Das Gehäuse der VIP Barlowlinse (VIP steht für visuell und photographisch) besteht aus dem 2"/1¼" Reduzierstück (# 15), das beidseitig mit T-2 Gewinden und einer Steckfassung für die 1¼" Okulare ausgestattet ist, einem 2" Filtergewindeadapter (# 29), zwei 15mm T-2 Zwischenringen (# 25A), der eigentlichen Linsengruppe in der bewährten Klemmfassung der Baader Glaswegkorrektoren (nicht identisch mit Teil #4C) und einem T-2/1¼" Steckadapter (# 14)

Auf Grund der modularen Bauform lässt sich die VIP Barlowlinse mit fast allen Teilen des Astro T-2 Systems kombinieren. So kann zum Beispiel das T-2 Zenitprisma (# 1) oder das T-2 Amiciprisma (# 2 des Astro T-2 Systems) zwischen dem T-2 Zwischenring und dem 1¼" T-2 Steckadapter (# 14) eingesetzt werden, wobei die Linsengruppe in den M36,4mm/T-2 Gewindeadapter (# 3) des Zenitprismas eingeschraubt wird.

Soll die Brennweitenverlängerung den Standardfaktor von 2fach überschreiten, so kann entweder ein weiterer T-2 Zwischenring (# 25A) eingefügt oder die Linsengruppe, eingeschraubt in den T-2/1¼" Steckadapter # 14), vor das Zenitprisma montiert werden.

An das T-2 Gewinde des ersten T-2 Zwischenrings (# 25A) kann für fotografische Anwendungen direkt ein Kleinbildkamera T-Ring angeschraubt werden. Die Barlowlinse ist für das Kleinbildformat voll auskorrigiert! Auch die Projektionsfotografie mit Okularen ist in Verbindung mit der VIP Barlowlinse möglich. Das Okular wird hierzu wie bei der visuellen Beobachtung in das 2"/1¼" Reduzierstück (# 15) eingesetzt und anschließend zwei oder drei 40mm T-2 Zwischenringe (# 25B des Astro T-2 Systems) und der T-Ring für die Kamera angeschraubt. Die VIP Barlowlinse kann sowohl in Verbindung mit 2" wie auch mit 1¼" Okularfiltern verwendet werden. Hierbei werden 1¼" Filter in das Filtergewinde des T-2/1¼" Steckadapters (# 14) eingeschraubt. 2" Filter können zwischen dem 2"/1¼" Reduzierstück (# 15) und dem 2" Filtergewindeadapter (# 29) eingesetzt werden.

Die Baader-Barlowlinsen im Überblick

Bei aktuell fünf verschiedenen Barlowlinsen im Lieferprogramm von Baader Planetarium ist es nicht ganz leicht, den Überblick zu behalten, welches Modell welche Funktion am besten erfüllt.

Fluorit Flatfield Converter (FFC) / 3x-8x – Weltbeste Barlowlinse (#2458200 , € 730,- )	90mm Bildfeld auch für Mittelformatkameras – kompromisslose Qualität auch für extreme Vergrößerungen Fokusgewinn: Je nach Konfiguration etwa 1,5-2,6cm
Carl Zeiss 1¼" Abbe Barlowlinse 2x (#1603321 , € 477,- )	Legendäre Zeiss-Qualität für den gängigen Vergrößerungsbereich von 2x bis 3x (mit zusätzlichen T-2-Verlängerungen). Mit T-2-Anschluss für Kameras oder Okularklemmen. Die qualitativ gleichwertige Lösung wie der Fluorit-FFC, wenn kleinere Feldgrösse und kleinere Nachvergrösserung gewünscht werden. Fokusgewinn: Etwa 3 cm
VIP 2-fach modulare Barlowlinse, visuell und fotografisch (#2406101 , € 228,- )	Vielseitige Barlowlinse für Vergrößerungen ab 2x, zum Einsatz mit Kameras (über T-2-Gewinde) und Okularen. Gerechnet für 35mm Bilddiagonale (Vollformat). Durch zusätzliche T-2-Verlängerungen kann sie auch für etwas höhere Vergrößerungsfaktoren eingesetzt werden. Fokusgewinn bei 2x: Etwa 3,3 cm
Baader Q-Barlow 1.3x / 2.25x (#2956185 , € 55,- )	Preiswerte und erstaunlich hochwertige Barlowlinse für den niedrigeren Vergrößerungsbereich: Neben der Verwendung als normale Barlowlinse mit Okularklemme (mit Faktor 2.25x) kann das Barlow-Element auch als negative Linsengruppe auch direkt in (fast) alle Okularsteckhülsen oder direkt vor eine Kamera mit 1,25"-Filtergewinde geschraubt werden und liefert dann eine niedrigere Vergrößerung von ca 1.3 x. Ideal, um eine moderne Planetenkamera an die Auflösung eines ohnehin langbrennweitigen Teleskops anzupassen. Voraussetzung: In der jeweiligen Einschraubhülse dürfen keine weiteren Elemente vorhanden sein, die das Einschrauben der ca 13 mm langen Q-Barlow-Linsengruppe verhindern. Fokusgewinn bei 2,25x: Etwa 0,4 cm
Hyperion Zoom Barlowlinse, 2.25-fach (#2956180 , € 133,- )	Speziell für das Hyperion Zoom Okular gerechnet, passt auch an das Filtergewinde anderer Okulare. Mit dem beiliegenden T-2-Adapter kann sie auch direkt an Kameras verwendet werden; liefert bei 55mm Arbeitsabstand etwa 2,7x und bei 25mm etwa 2,3x. Fokusgewinn: Etwa 1,1 cm
