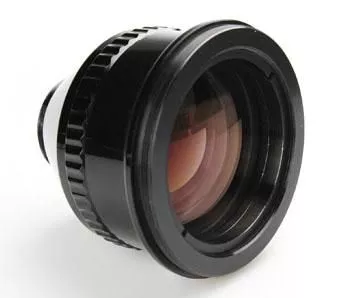

TS PHOTOLINE 3" Flattener für APO & ED Refraktor M48 Vollformat TSFlat3

 TS PHOTOLINE Flattener und Korrektor - Vollformat Bildfeldebnung für alle TS APOs mit 3" Crayford Auszug
... hervorragende Bildfeldebnung auch für Vollformat Chips - die Brennweite wird nicht verändert
... direkter M48 Anschluss für DSLR Kameras / langer Arbeitsabstand für Filterräder, Off Axis Guider ....



Der PHOTOLINE Flattener wurde für alle Triplet Apos und ED Refraktoren von Teleskop Service entwickelt, die einen 3" Crayford Auszug haben. Er korrigiert das Bildfeld ohne die Brennweite zu verändern. Die große freie Öffnung von 68mm ermöglicht auch die volle Ausleuchtung von Vollformat Sensoren mit geeigneter Adaption.

Der TSFLAT3 kann direkt an die Okularauszüge folgender Teleskope geschraubt werden:

- TS Super Apo 80/480mm mit 3" Auszug (TLAPO804-3) - Hier werden 20mm Distanz zusätzlich gebraucht!
- TS Super Apo 102/700mm (TSAPO102S)
- TS Super Apo 115/800mm (TSAPO115S)
- TS Super Apo 130/910mm (TSAPO130S)
- TS PHOTOLINE ED Refraktoren f/7 mit 3" Auszug - TSED8053 , TSED10273 und TSED11073
- TS 152/900mm Achromat mit 3" Auszug (IN152OTA)

Darüber hinaus passt der Flattener an Refraktoren von Astro Professional mit 3" Crayford Auszug. Der Flattener ist für alle Refraktoren mit genügend großen Okularauszügen geeignet.

Durch die direkte Verschraubung mit dem Okularauszug wird ein Verkippen ausgeschlossen. Aktuell bieten wir auch Adapter an den 2,5" Auszug von Moonlite und an den Baader 3" Steeltrack an. Individuelle Adaptionen an Ihre Auszüge sind ebenfalls möglich.

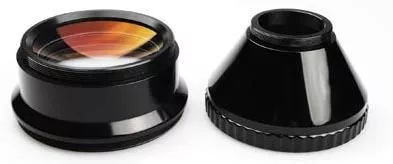

Lieferumfang des PHOTOLINE 3" Flatteners


Der Flattener wird mit einem Adapter auf M48 geliefert. Sie können da direkt Ihre DSLR Kamera mit dem Bajonett Ring anschließen und erzielen optimale Ergebnisse, weil sie im optimalen Abstand sind. Der empfohlene Abstand vom M48 Gewinde zum Kamerachip sind 55mm. Lichtstärkere Apo Teleskope (f/6 bis f/6,5) benötigen noch eine 20mm M48 Verlängerung für optimale Ergebnisse.


Individuelle Adaptionen für mehr Feld und CCD Kameras mit größeren Sensoren

Das kameraseitige Anschlussgewinde des Flatteners hat 80mm Durchmesser. Der optimale Abstand von diesem Gewinde zum Kamerachip ist 106mm (lichtstärkere Apos brauchen 116mm). Wir bieten eine kurzbauende Adaption auf das M69 Gewinde und auch weiterführende Adaptionen an, die die volle Ausleuchtung sicherstellen.

 Adapter auf M69 für den TSFLAT3 (optional)

Adapter TSFLAT3-M69 ... von dem M69 Gewinde aus sind es 93mm bis zur optimalen Fokusposition. Bei diesem Adapter sind alle nötigen Adaptionen verlinkt, wie z.B. M69 Verlängerungshülsen, Off Axis Guider für Vollformat, Adapter auf T2 usw. Sie können damit Ihre individuelle Adaption zusammenstellen - wir beraten Sie gerne.
