Neuware Sonderangebot: ToupTek 1" Astrocam ATR3CMOS09000KPA (IMX533) - Color

Neuware Sonderangebot: ToupTek 1 Astrocam ATR3CMOS09000KPA (IMX533) - Color
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Art.Nr.: ATR3CMOS09000KPA
HAN: ATR3CMOS09000KPA
Unser bisheriger Preis 1.090,00 EUR Jetzt nur 899,00 EURSie sparen 18% / 191,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Finanzierung ab 20,20 EUR im Monat
mehr Infos zum Ratenkauf



  • Details

Produktbeschreibung

Auf Wunsch liefern wir die Adapter 16,5mm (M42-M48) + 21mm (M42) + M48-M42 Ring kostenlos mit:

https://www.teleskop-spezialisten.de/shop/Teleskop-Zubehoer/Astro-Fotografie/Adapter-16-5mm-M42-M48-21mm-M42-M48-M42-Ring-fuer-Astrokameras-Touptek-auf-Wunsch-kostenlos::5755.html


ToupTek ATR3CMOS09000KPA - Color (IMX533)

Die Kamera ATR3CMOS09000KPA wurde speziell für die Astrofotografie entwickelt. Sie wird hauptsächlich für Deep-Sky-Aufnahmen verwendet, da die Kamera über einen gekühlten CMOS-Sensor, ein extrem geringes Ausleserauschen und kein Amp-Glow verfügt. Sie kann auch für Planetenaufnahmen verwendet werden

Professionelle Deep-Sky Astrofotografie: Der Sensor ist perfekt geeignet für ausgebreitete Nebel, Sternenfelder oder die Mondoberfläche. Er  hat eine Fläche von11.31mm x 11.28mm und ist unkomplizert bei allen Teleskopen zu nutzen.

Thermoelektrische Kühlung: Das Peltier-Kühlsystem verringert das Bildrauschen. Das durch den Dunkelstrom verursachte Rauschen ist bei bis zu 35°C unter der Umgebungstemperatur fast komplett verschwunden. Außerdem ist die exakte Kontrolle der Sensortemperatur sehr hilfreich zur Kalibrierung der Astrofotos mit Dark-Frames: Sie können alle bei der richtigen Temperatur aufgenommen werden. Die rauscharmen Bilder zeigen mehr Details und erfordern weniger Nachbearbeitung.

USB-Hub: Über zwei zusätzliche USB 2.0 Anschlüsse an der Rückseite der Kamera können zusätzliche Geräte (zum Beispiel eine Guiding-Kamera) einfach an diesen Hub angeschlossen werden. Eine zusätzliche Kabelverbindung von ihrem PC zu jedem einzelnen Gerät ist damit nicht nötig.

Befestigung: Die Kamera kann an fast jedes Teleskop adaptiert werden – mit einem T2 (M42x0,75) Gewinde und dem Backfokus von 17,5 mm. M48x0.75(f) Adapter und eine Verlängerungen für den üblichen 55mm Backfokus befinden sich ebenfalls im Lieferumfang. Ein T2 Adapterring vervollständigt die Anschlussmöglichkeiten. Der 2“ Außendurchmesser der Adapter ermöglicht natürlich auch eine Teleskopverbindung wie jedes übliche 2“ Okular.

Der mitgelieferte robuste Koffer ist mit Schaumstoff gefüllt. Somit ist die Kamera bei jedem Transport sehr gut geschützt. Falls die Kamera überhaupt vom Teleskop jemals wieder getrennt werden sollte.

Transmission: Ein Filter schützt die Sensorkammer vor Staub und Feuchtigkeit. Die Touptek Farb-CMOS-Kameras sind mit einem Infrarot-Sperrfilter ausgestattet. CMOS Sensoren sind auch für das einfallende Infrarotlicht sensitiv und machen einen korrekte Farbwiedergabe unmöglich. Im Gegensatz dazu verfügen die Touptek Mono-CMOS-Kameras über ein Anit-Reflex-Schutzglas, welches neben dem sichtbaren Licht auch Ultraviolett- und Infrarotlicht transmittiert. Damit ist mittels Einsatz zusätzlicher Filter vollkommene Kontrolle über die Transmissionskurve möglich - eine Grundvoraussetzung für fortgeschrittene fotografische oder fotometrische Anwendungen.

Praktische Kamera-Software: Die downloadbare Software ToupSky ermöglicht eine unkomplizierte und umfangreiche Kamerasteuerung. ToupSky ermöglicht eine volle Kontrolle über alle wesentlichen Parameter - ohne ein überlastetes Interface. Die Software ist kompatibel mit Windows 8/10/11.

Kompatibilität: Die Touptek Kameras können über die geläufigen ASCOM und INDI Schnittstellen sowie AStro-Dshow-Treibern von einer großen Auswahl an Aufnahmesoftware gesteuert werden. Native Kompatibilität mit einer wachsenden Zahl besteht bei beliebten Programmen wie PHD2 und N.I.N.A.





Vorteile der ATR3CMOS09000KPA

  • IMX 533 Color CMOS Sensor
  • Resolution:     3008 x 3000
  • 3.76 um Square Pixels
  • 1 inch Optical Format
  • 14 bit ADC
  • 512 Mbyte Memory
  • Precise Temperature Regulation
  • G Sensitivity: 535 mv with 1/30s
  • ZeroAmp-Glow
  • Ultra-Low Noise: 0.97 to 1.42 e- (Low Noise Mode)
  • Support Low Noise Mode/ High Frame Rate Mode (13.3 FPS at all Pixel Readout 14 bit)
  • SNR Max: 47 dB (Low Noise Mode)
  • Dynamic Range: 87 dB (Low Noise Mode)
  • -35°C below Ambient under Short Exposure/ -40°C under Long Exposure Time(> 1s)




Spezifikationen

Sensor

Sony IMX533 back illuminated sensor

Diagonal

15.968 mm

Image Area

11.31mm x 11.28mm

Resolution

9.07 mega pixels (3008*3000)

Pixel size

3.76 µm x 3.76 µm

Spectral Range

380-690nm (with IR-cut Filter)

ADC:

14 bit native

Cooling:

- Two-stage TE-cooling System 30-35 °C below Ambient Temperature

- 35 K below ambient under short exposure

- 35 K under long exposure time (> 1s)

Sensitivity

The sensor G sensitivity of ATR3CMOS10300KPA is 535 mv with 1/30s. The sensitivity is measured with a testing standard lens with CM500S (t = 1.0 mm) as an IR-cut filter and image at F8.0. If the image is measured at F5.6, the result could have been 2 times of the current value.

Dark signal

0.100 mV with 1/30s

Binning

1x1, 2x2, 3x3

Max FPS at Resolution (USB 3.0)

14 bit

8 bit

20 FPS @ 3008*3000

62 FPS @ 1488*1500

186 FPS @ 992*998

40 FPS @ 3008*3000

62 FPS @ 1488*1500

186 FPS @ 992*998

Max FPS at Resolution (USB 2.0)

14 bit

8 bit

1.7 FPS @ 3008*3000

6.6 FPS @ 1488*1500

15.5 FPS @ 992*998

3.3 FPS @ 3008*3000

13.1 FPS @ 1488*1500

31 FPS @ 992*998

Max FPS at Resolution (Low Noise, USB 3.0)

14 bit

8 bit

13.3 FPS @ 3008*3000 (Low Noise Mode is only available in All Pixel Readout Mode)

27.5 FPS @ 3008*3000 (Low Noise Mode is only available in All Pixel Readout Mode)

Max FPS at Resolution (Low Noise, USB 2.0)

14 bit

8 bit





Shutter-Typ

Rolling Shutter

Exposure

0.1ms~3600s

Gain

1x - 100x

SNR

47.0 dB

Dynamic Range

87 dB (Low Noise Mode)

Read Noise

2.25 – 0.94 e-

Read Noise (HCG)

1.42 – 0.97 e-

QE Peak

>80%

Full Well

50 ke-

ADC

14 bit

DDR3 Buffer

512MB (4Gb)

Connection Port

USB3.0/USB2.0

Protect Windows

IR CUT

Spectral Range

380-690nm (with IR-cut Filter)

Capture/Control SDK

Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc.)

Camera Dimensions

Diameter 80 mm * Height 103 mm

Camera Weight

0.552 kg

Back Focus Distance

17.5mm

Cooling:

Two stage TEC Peltier

Effective Cooling Temp:

-30°C below ambient under short exposure/ -35°C under long exposure (> 1s)

Supported OS

Microsoft® Windows® XP / Vista / 7 / 8 /10 (32 & 64 bit)

OSx(Mac OS X)
Linux

Amp glow

no amp glow

Power:

12 V, 3 A

Connector

M42x0,75f

Advantages

- Support low noise mode/ high frame rate mode

- Hardware ROI

- Support HCG mode/ LCG mode

- Zero Amp glow

- Sensor tilt adjustment

- M54 x 0.75 mount

- Native ASCOM/WDM driver for easy connection with 3rd party astrophotography software

- ToupSky for Microsoft® Windows® XP / Vista / 7 / 8 /10 (32 & 64 bit), OSx(Mac OS X), Linux

- Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc.)

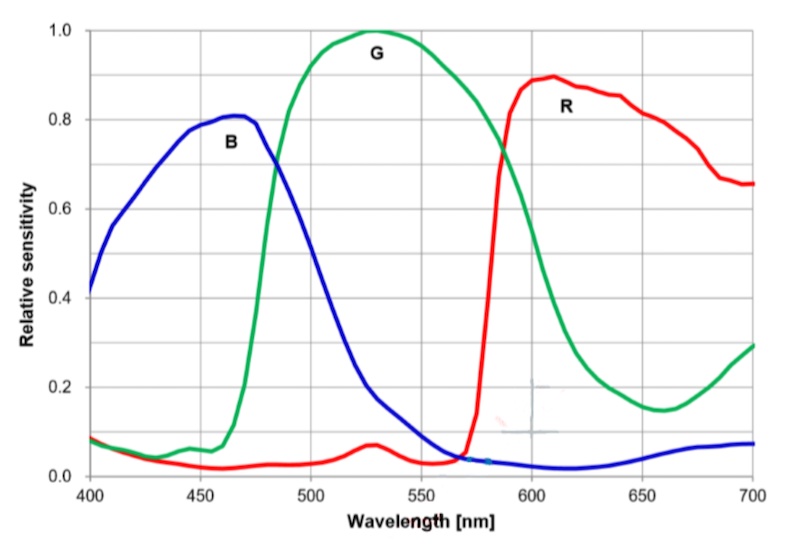

Sony IMX533 Sensitivity

Die G-Empfindlichkeit des Sensors ATR3CMOS09000KPA beträgt 535 mV bei 1/30s. Die Empfindlichkeit wird mit einem Teststandardobjektiv mit CM500S (t = 1,0 mm) als IR-Sperrfilter und einem Bild bei F8,0 gemessen.






14bit ADC und ROI

Der ATR3CMOS09000KPA hat einen eingebauten 14-Bit-ADC. Außerdem verfügt sie über einen 8-Bit-Ausgabemodus für Hardware-Binning und kleinere Auflösung. Die Kamera unterstützt auch Hardware-ROI, und je kleiner die ROI-Größe ist, desto höher ist die Bildrate.






DD3 Buffer

Die ATR3CMOS09000KPA-Kamera verfügt über einen 512 MB (4 GB) großen DDR3-Puffer, der zur Stabilität der Datenübertragung beiträgt und das durch die vorübergehende Zwischenspeicherung von Bilddaten verursachte "Amp-Glow" wirksam reduziert.

Binning

Die ATR3CMOS09000KPA unterstützt digitales Binning von 1x1 bis 8x8, entweder im Stacking- oder im Averaging-Verfahren und Hardware-Binning von 1x1 bis 3x3 im Averaging-Verfahren. Hardware-Pixel-Binning ist viel schneller als Software-Binning.



Conversion Gain Switch

ATR3CMOS09000KPA unterstützt HCG- und LCG-Modi. Wenn der LCG-Modus eingeschaltet wird, kann ein besonders geräuscharmes Ergebnis erzielt werden.





LCG-Mode

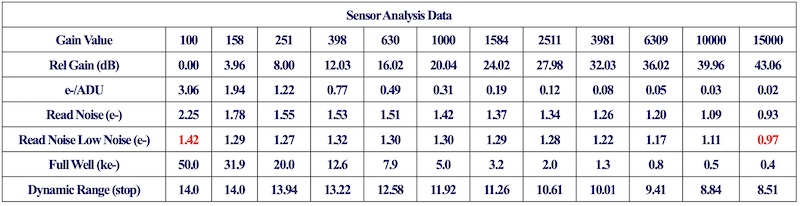

Abb.: Sensor Analysis Data in LCG Mode



Abb: Sensor Analysis Result in LCG Mode

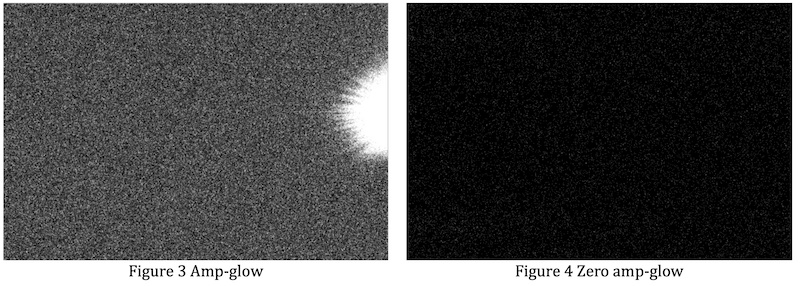

Zero Amp-Glow

Die ATR3CMOS09000KPA wurde sorgfältig entwickelt und ist in der Lage, Fotoaufnahmen ohne Amp-Glow zu machen. Abbildung 3 und Abbildung 4 zeigen verschiedene Kameras bei 20°C und 5-minütiger Belichtungszeit mit und ohne Amp-Glow. Im Vergleich dazu zeigt das von der ATR3CMOS09000KPA aufgenommene Bild kein Ampere-Glühen.






Lieferumfang





A: Carton L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton, 0.045m3), not shown in the photo

B: 3-A safety equipment case: L:28cm W:23cm H:15cm (1pcs, 3.9Kg/ box); carton size: L:28.2cm W:16.7cm H:25.5cm

C:ATR3CMOS series camera (M42x0.75 Mount)

D: Power adapter: input: AC 100~240V 50Hz/60Hz, output: DC 12V 5A

E: High-Speed USB3.0 A male to B male gold-plated connectors cable /1.5m

G: CD (Driver & utilities software, Ø12cm)





Kamera-Maße





Kamera-Anschlüsse



1 Protective window, AR window for mono camera, IR-cut filter for color camera

2 M42F x 0.75 thread

3 Air inlet

4 Thermo outlet

5 USB 2.0 HUB

6 USB 3.0/ USB 2.0 port

7 DC 12V 3A power port, 5.5 x 2.1mm

8 LED indicators: 1) Power LED. 2) System LED. 3)TEC LED. 4)Fan LED







Mechanische Kameraverbindung mit Adapter

Der ATR3CMOS09000KPA kann mit einem geeigneten Adapter an ein Teleskop oder an ein Kameraobjektiv angeschlossen werden.

Der Backfokus zum Sensor beträgt 17,5 mm.

Der ATR3CMOS09000KPA wird mit einer M42x0,75-Montierung geliefert und kann direkt an ein Teleskop mit M42x0,75-Gewinde angeschlossen werden.

Die ATR3CMOS09000KPA kann auch an Teleskope mit 1,25" oder 2" Okularen mittels M42M-1,25" oder M42M- 2" Adapter angeschlossen werden.



Mechanische Verbindung der Kamera mit Objektiven







1 Nikon-M42 adapter

2 EOS-M42 adapter

3 Nikon lens

4 Canon lens

5 ATR3CMOS camera with M42Fx0.75 mount





Kamera: elektrische Anschlüsse





Auf der Rückseite der ATR3CMOS09000KPA befinden sich 3 Anschlussmöglichkeiten: DC 12V/3A Stromanschluss, USB3.0/ USB2.0 Anschluss und USB-HUB.

Aufgrund des deutlich höheren Stromverbrauchs des IMX533 wird der ATR3CMOS09000KPA (einschließlich des Kühlsystems) nur mit 12V/3A hochgefahren.

USB3.0 funktioniert nicht mehr als Stromquelle, sondern nur noch für die Datenübertragung.

Der USB-HUB ermöglicht die Verbindung mit anderen Geräten, wodurch der Benutzer den Kabelsalat vermeiden kann. Sobald ein anderes Gerät über den USB-HUB angeschlossen ist, wird es über den USB3.0/USB2.0-Port mit dem PC-Gerät verbunden.



ATR3CMOS09000KPA und ihre Software

Installation der Anwendung



Für die Software können Sie die Software-Website besuchen: https//touptek.com/download/ , um die neueste ToupSky herunterzuladen. Die ATR3CMOS kann auch mit ASCOM und DirectShow SDK verwendet werden. Wenn die Software von Drittanbietern mit diesen SDKs kompatibel ist, können die Kunden auch die Softwaretreiber von unserer Website herunterladen und die Treiber in die Software des Drittanbieters installieren.
