Warum wir Teleskope vor dem Versand oder der Herausgabe überprüfen und justieren

Wir überprüfen und justieren jedes Teleskop vor dem Verkauf, damit der neue Besitzer gleich los legen kann.

Warum machen wir das?

Hier ein Beispiel, was öfter vorkommt:

Bei den Newtons kann es sein, dass die Halteschraube des Fanspiegels ab Werk verbogen ist. Irgendwie ist dann zwar das Teleskop beim Hersteller justiert worden, optimal ist das aber nicht.

Man sieht auf dem Bild wie der Fangspiegelhalteblock (FSHB) gegenüber der Fangspiegelhalteraufnahme (FSHA) nach rechts abweicht.

Wenn wir so ein Teleskop bei der Überprüfung finden, geht die Optimierung los.

Zuerst wird der Fangspiegel ausgebaut und mittels Laser überprüft, ob die Fangspiegelhalteraufnahme orthogonal zur optischen Achse steht.

Der Laserstrahl sollte zumindest grob auf die Mittenmarkierung des Hauptspiegels fallen.

Nun wird die Fangspiegelhalteschraube (eine Zugschraube) überprüft.

Deutlich ist zu sehen, dass die Schraube krumm ist.

Sollte so eine Teleskop nicht überprüft worden sein, so wird der neue Besitzer sich wundern, warum er den Newton nicht korrekt justieren kann. Gerne verdreht sich der Fangspiegel dann immer, wenn eine der drei Justageschrauben (2.0 mm Inbus) angezogen wird.

Der Fangspiegel wird wieder eingebaut und ein Blatt Papier zwischen Fangspiegel und Hauptspiegel im Tubus geklemmt. Dieses Papier soll irritierende Reflexe vermindern, um die nächsten Schritte zu vereinfachen.

Mittels Cheshire-Okular wird der Fangspiegel ausgerichtet: Zuerst wird Der Fangspiegel um die optische Längsachse rotiert, bis er möglichst kreisrund im Cheshire erscheint.
.

Abb. Cheshire-Okular

Der Fangspiegel ist nicht korrekt ausgerichtet.

Fangspiegel ist nun korrekt rotiert und eingestellt.

Anschließend wird das Papier entfernt und die Mittelpunktmarkierung mittels der Fangspiegel-Justageschrauben zentriert. Dabei wird aber immer wieder geprüft, ob der Fangspiegel noch richtig sitzt.

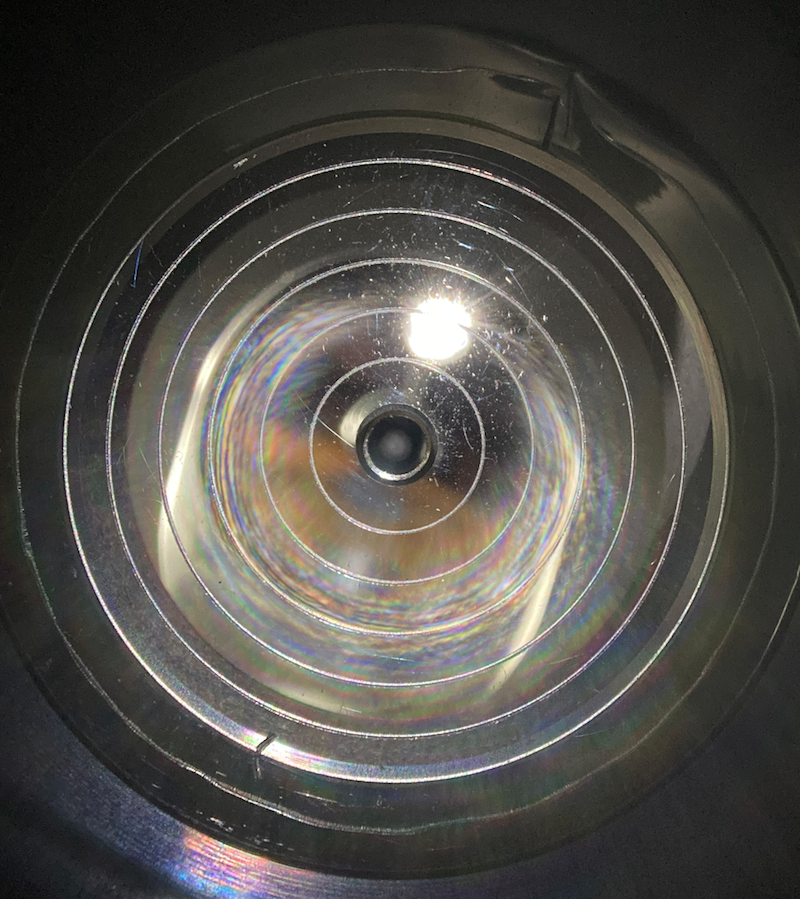

Die Mittelmarkierung des Hauptspiegels, leider unscharf (der helle Matschfleck in der Mitte der Kreise), wurde in die Mitte der Cheshire-Ringe justiert.

Mittels Laser wird anschließend der Hauptspiegel justiert.

Nun ist das Teleskop fertig und einsatzbereit.
