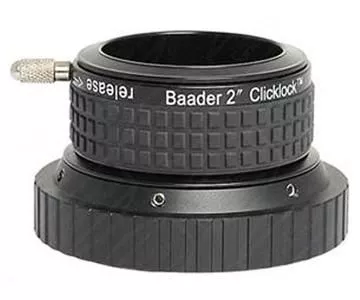

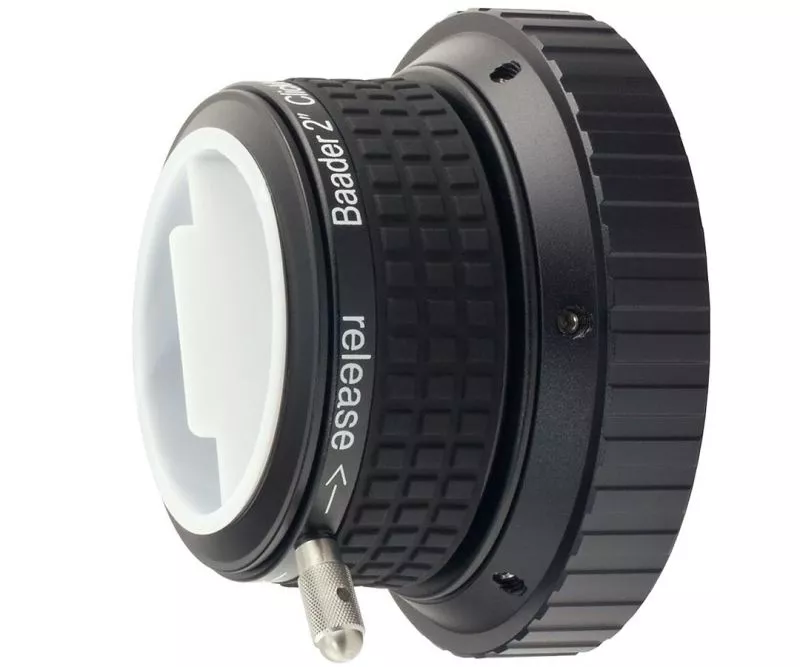

Baader 2" ClickLock® SCL-Klemme auf 3,3"i – für Celestron C925- C14



• Baader 2" ClickLock SCL-Klemme – passend für Celestron 9¼" HD, 11" SC/HD, 14" SC/HD und andere große SC-Teleskope mit dem großen 3.3" Gewindeanschluss.
• Sie werden den Unterschied sofort sehen! Die Standard-Adapter von Celestron haben nur einen freien Durchlass von 38 mm. Mit der CL-SCL-Klemme beseitigen Sie diesen Flaschenhals und können die volle Lichtausbeute des SC-Scstems nutzen.
• Eine 20° Drehung durch Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren. Bauhöhe: 40mm, Eigengewicht: 208g
• Ratschenfunktion – zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im dunklen und ohne hinsehen ob die Klemme geöffnet oder geschlossen ist
• Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen



Das Baader ClickLock®-System (1¼" / 2") in der Übersicht

Noch nie wurde eine Okularaufnahme für die Amateurastronomie so aufwendig gefertigt.

Schwerste getestete Last: komplettes C14 mit angeschraubter SCL 2" ClickLock-Klemme und einem 2" ClickLock Zenitspiegel mit Scopos 30mm Extreme Okular. Achtung: nicht zur Nachahmung empfohlen!

Die Baader ClickLock (1¼" / 2") ist eine passgenaue, sehr massive Okularklemme ohne Klemmschrauben (!). Eingesteckte Okulare / CCD-Kameras u. ä. sitzen verdrehsicher und werden trotzdem nicht verkratzt! Mit einer kleinen Drehung um 20° wird jedes Okular bombenfest geklemmt.

Sie werden Okulare und Webcams nie mehr anders klemmen (und fokussieren) wollen!

Unsere ClickLock Klemmen bestehen aus sieben präzisionsgefrästen Bauteilen, welche einen höchst effektiven Haltemechanismus ergeben, der jedes 1¼" / 2" Okular sicher hält.. Die Klemme ist in der Herstellung sehr aufwendig zu montieren, der Preis erscheint daher zunächst hoch für eine Klemmvorrichtung. Wenn man jedoch die Präzision, Benutzerfreundlichkeit und Stabilität berücksichtigt, ist sie ihr Geld mehr als wert.

Sie müssen unsere ClickLock Klemmen nicht anziehen “bis das Blut herausläuft”, denn das mechanische Prinzip stammt aus dem professionellen Maschinenbau. So arbeitet auch die Werkzeugaufnahme bei modernen CNC-Fräszentren. Durch geschickte Nutzung der Hebelkräfte wird das Anzugsmoment vielfach verstärkt. Der eingesteckte Gegenstand wird wie mit einem Schnellspannfutter an drei Seiten gehalten und kann dadurch keinerlei Kippbewegungen mehr ausführen.

Folgende 2" Baader ClickLocks sind erhältlich:

• (bitte aus obenstehendem Dropdown auswählen)
• #2956220 SC / HD (2")-Clicklock (5" SC, 6" SC/HD, 8" SC/HD and 9¼" SC)
• #2956233 SCL (3,3")-ClickLock (9¼" HD, 11" SC/HD and 14" SC/HD)
• #2956242 M42i x 0,75-ClickLock (Astro T-2 System)
• #2956248 M48i x 0,75-ClickLock (2" Filter- / Fotogewinde)
• #2956251 M54a x 0,75-2" (TS-Optics / SkyWatcher)
• #2956252 S52-Aufnahme-ClickLock (Baader S52 Schwalbenschwanz-Standard)
• #2956253 M54i x 0,75-ClickLock (Bresser / Omegon / Explore Scientific)
• #2956254 M54a x 1-ClickLock (Skywatcher / Orion)
• #2956255 M56i x 0,75-ClickLock (Takahashi)
• #2956256 M56i x 1-ClickLock (Skywatcher / Celestron)
• #2956257 S57-ClickLock (Skywatcher / Celestron)
• #2956258 S58-ClickLock (Baader Diamond Steeltrack)
• #2956260 M60a x 0,75-ClickLock (Vixen)
• #2956263 M63a x 1-ClickLock (für Feathertouch 2.5" OAZ, TS-Optics)
• #2956264 M64a x 0,75-ClickLock (Takahashi)
• #2956269 M68i x 0,75-ClickLock (Hexafoc: Bresser / Explore Scientific, Omegon)
• #2956268 M68a x 1-ClickLock (Zeiss-Norm / Baader M68-System)
• #2956227 2,7"a UNF/24G-ClickLock (Astro Physics)
• #2956272 M72a x 1-ClickLock (Takahashi)
• #2956274 M74i x 1-ClickLock (für Skywatcher Esprit, TS-Optics und Omegon OAZ)
• #2956275 M75a x 1-ClickLock (für Feathertouch 3.0" OAZ)
• #2956284 M84a x 1-ClickLock (Pentax)
• #2956241 4,1"i UNF/24G-ClickLock (Feathertouch / TEC)
• #2956237 37mm ClickLock Verlängerung
• #2956247 47mm ClickLock Verlängerung
• #2956215 1¼" auf 2" ClickLock Erweiterung

Details zum 2" ClickLock-System

Beispiel eines Umbaus von Standard 2" Klemme auf 2" ClickLock Klemme

Die Wirkung und Stabilität der ClickLock Mechanik wurde mit Hilfe der 1¼" ClickLock-Klemme jahrelang getestet.
Das 2" ClickLock System ist mechanisch noch wesentlich massiver konstruiert.

• eine 20° Drehung durch leichten Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren.
• Die bisher schwerste getestete Last ist ein komplettes C14 mit angeschraubter SCL Klemme und einem 2" Click Lock Zenitspiegel mit Scopos 30mm Extrem Okular. Dabei wurde das C-14 an dem Okular angehoben. Wir weisen ausdrücklich darauf hin, dass dieser Testaufbau nicht zur Nachahmung empfohlen wird.
• Ratschenfunktion - zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im Dunklen und ohne Hinsehen ob die Klemme geöffnet oder geschlossen ist.
• massiver Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen.
• die Position des Drehhebels ist durch 6 Kamera-Schlitzschrauben, bzw durch 6 Inbusschrauben mit Sechskant-Schlüssel einstellbar um die CL-Klemmen für Links- und für Rechtshänder optional nutzbar zu machen.
• CL-Klemmen - lieferbar für viele Teleskopsysteme. Umfangreiches Sortiment an Klemmen ermöglicht das Nachrüsten der Baader 2" ClickLock-Klemmung an vielen Teleskopen.
• Die ClickLock Klemme für Ihr Teleskop ist nicht dabei? Dann beantworten Sie hier ein paar Fragen zu Ihrem Teleskop/Okularauszug und wir werden eine Herstellung in Erwägung ziehen.

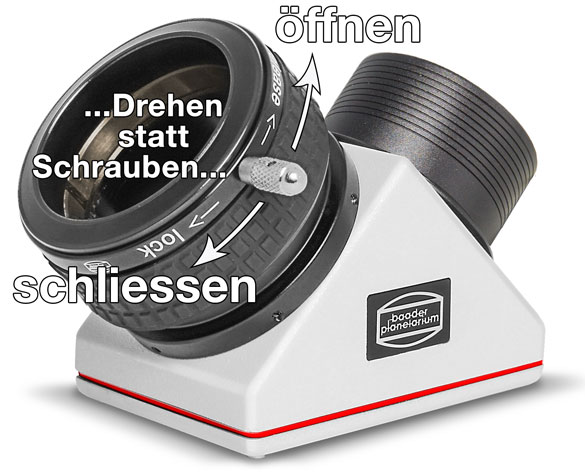

Mit der 2" Clicklock Klemme können Sie unter anderm auch Ihren 2" Maxbright Spiegel (oder das 2" Universal-Prisma) auf das Clicklock System umrüsten. Einfach die alte 2" Klemme abschrauben und die neue 2" Clicklock Klemme anschrauben.

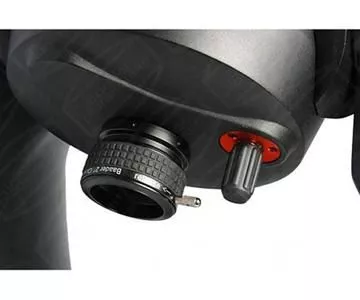

Anwendungsbeispiele zur 2" ClickLock Klemme



Technische Daten

2" ClickLock® SCL-Klemme auf 3,3"i – für Celestron 9¼ - C14

Produktdaten

• Artikelnummer
  2956233
• EAN Code
  4047825022486
• Hersteller
  Baader Planetarium

Optische Eigenschaften / Verwendung

• Adaptertyp
  Okularklemme
• Optische Baulänge (mm)
  40

Abmessungen & Gewicht

• Außendurchmesser (mm)
  89,5
• Innendurchmesser / Freie Öffnung (mm)
  50,8 (2")
• Nettogewicht (kg)
  0.22

Anschlüsse & Kompatibilität

• Innenanschluss (Okular/Kamera-seitig)
  ø 2" (50.8mm)
• Innenanschluss (teleskopseitig)
  3.3"/SCT Thread (84.2 mm)
• Klemmsystem
  ClickLock
• kompatible Marken
  Celestron
