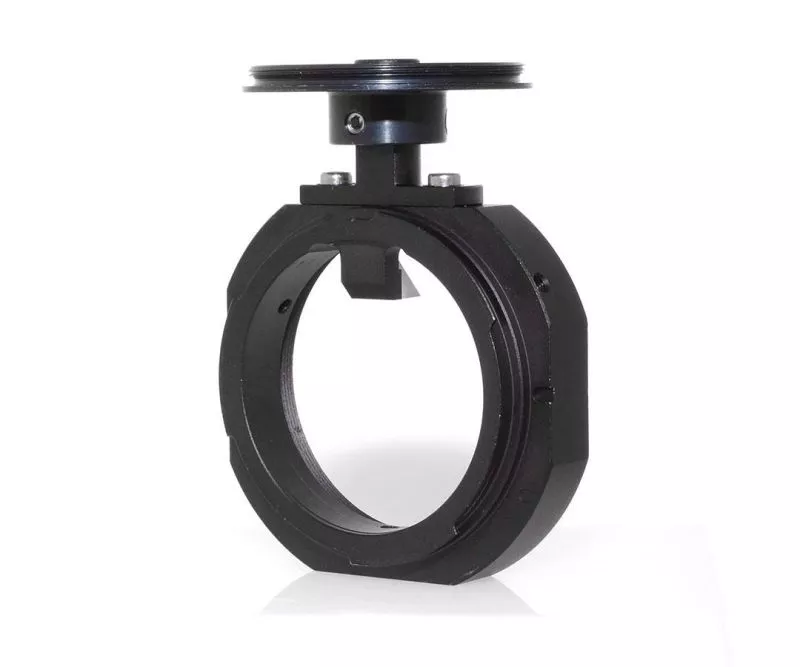

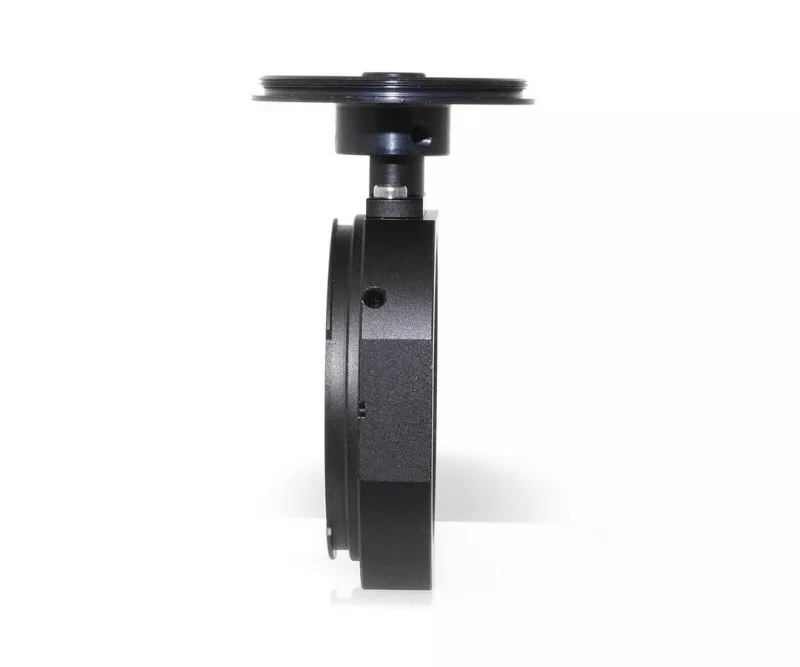

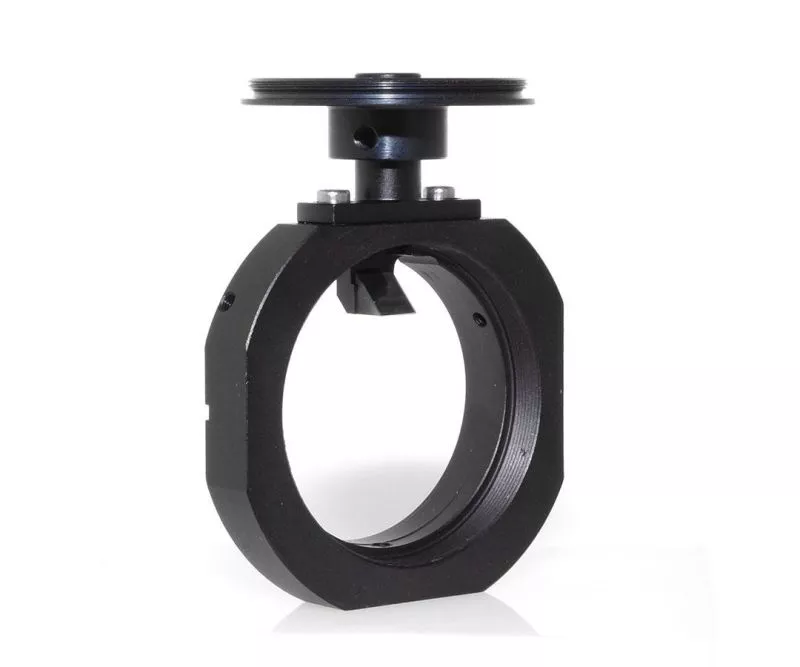

♦ Der Off-Axis-Guider ist genauso lang wie ein T-Ring für Canon EOS Kameras - 11 mm
♦ Der gesamte optische Weg des TSOAG11 und der Canon EOS Kamera ist genau 55 mm
♦ Anschlussgewinde an der Teleskopseite: M48x0,75-Innengewinde. Das Gewinde kann mit einem optionalen Ring auf T2 reduziert werden
♦ Anschluss an der Kameraseite: Canon EOS Bajonett
♦ Der Off-Axis-Guider ist für APS-C und für Vollformat ausgelegt
♦ Passt perfekt auf alle gängigen Korrektor- und Brennweiten-Reduzierungs-Systeme, die mit 55 mm Abstand arbeiten. Problemlose Adaption auf andere Systeme möglich
♦ Einfaches Scharfstellen des seitlichen Fokus für den Autoguider durch Verschieben des T2-Anschlusses
Ein kleines Prisma blendet ein randnahes Lichtbündel aus dem Strahlengang. Das Prisma ist so positioniert, daß es keine Abschattung verursacht. Die Sterne, welche sich in diesem Lichtbündel befinden, können zur Nachführung herangezogen werden. Es steht ein Feld mit etwa 7 mm Durchmesser zur Verfügung. Sie werden also mit dem passenden Autoguider immer einen Leitstern finden.

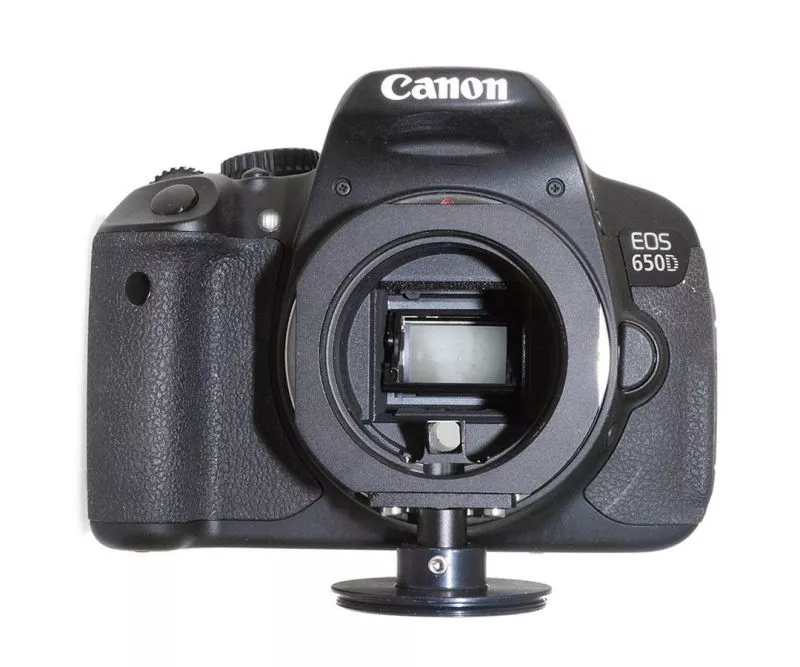

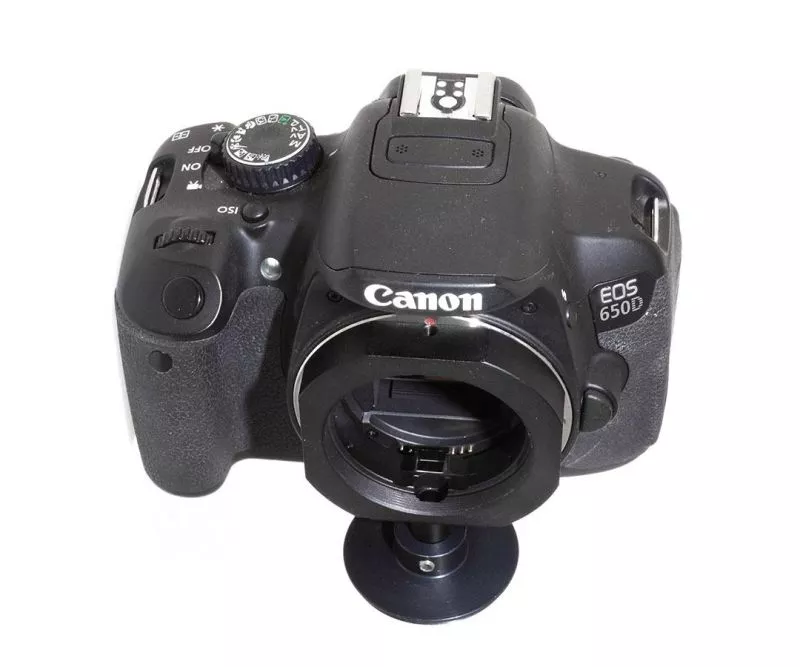

Der spezielle Aufbau des Off-Axis-Guiders lässt nur eine Kameraposition zu. Dabei ist die Position des seitlichen Einblicks genau in Richtung Unterseite der Kamera gerichtet. Das ist auch so gewünscht, denn so ist die Position des kleinen Spiegels genau so gesetzt, daß es zu keiner Vignettierung kommt. Der Kamerasensor wird voll ausgeleuchtet. Bis zu einer Lichtstärke von F/3,8 können wir die volle Ausleuchtung garantieren. Um den Off-Axis-Guider zu montieren, muß der seitliche T2-Adapter abgenommen werden.
Das Arbeiten mit dem TSOAG11 ist einfach. Stellen Sie das gewünschte Objekt im Sucher der Canon DSLR-Kamera ein. Überprüfen Sie die Schärfeeinstellung am Okularauszug und bereiten Sie die Aufnahme vor. Dann checken Sie, ob Ihr Autoguider bereits einen Leitstern zeigt. In der Regel werden sogar mehrere zur Auswahl stehen.
Die Voraussetzung ist natürlich, daß die Schärfe des Autoguiding-Fokus angeglichen ist. Eine kurze Anleitung hierfür finden Sie unter "Erfahrungsberichte". Bereiten Sie dann den Autoguidingprozess vor und starten Sie die Aufnahme.
Baulänge: | 11 mm (wie ein T-Ring) |
Anschluss Fernrohrseite: | M48x0,75-Innengewinde |
Anschluss Kameraseite: | Canon EOS Bajonett (männlich) |
Lichtauslenkung: | über ein 90°-Prisma mit 7x12 mm |
Seitlicher Anschluss: | T2-Gewinde (M42x0,75) männlich |
Scharfstellung des Autoguiders: | durch Verschieben des seitlichen T2-Anschluss |
Freie Öffnung: | ca. 44 mm |
Abstand Mitte Prisma zum seitlichen T2-Anschluss: | 26 mm bis 34 mm verstellbar |
Abstand Mitte Prisma zur Vorderseite des TSOAG11: | 7 mm |
Abstand Mitte Prisma zur Kameraseite des TSOAG11: | 6 mm |
Diesen Artikel haben wir am 15.10.2020 in unseren Katalog aufgenommen.
