TS-Optics NEWTON Koma Korrektor 0.95x Riccardi Design - M68 Anschluss

Der 2.5" Wynne Koma Korrektor ist von Massimo Riccardi neu gerechnet worden und bietet nun volle Ausleuchtung über Vollformat für Newtonteleskope.

♦ Sehr gut für Newton Teleskope mit dem Öffnungsverhältnis von f/3 bis f/6 geeignet

♦ Sehr gute Ausleuchtung und Korrektur bis 50 mm Bildkreisdurchmesser

♦ Großzügiger Arbeitsabstand zwischen 66 mm und 71 mm (je nach Brennweite)

♦ Adaption an den Okularauszug über das M68x1 Gewinde

♦ Kameraadaption über das M68x1 Außengewinde des Korrektors

♦ Durch die kurze Bauweise wird die Ausleuchtung verbessert und der Korrektor braucht nur etwa 160 mm Arbeitsabstand ab dem Tubus

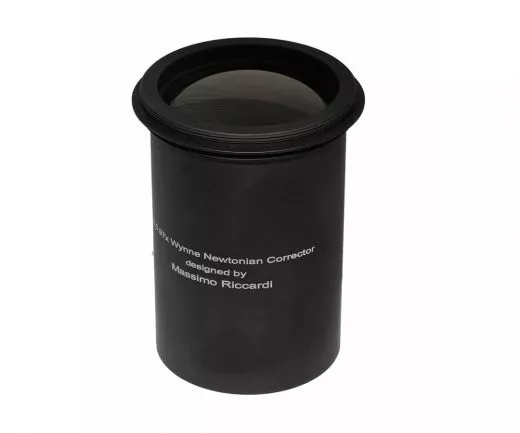

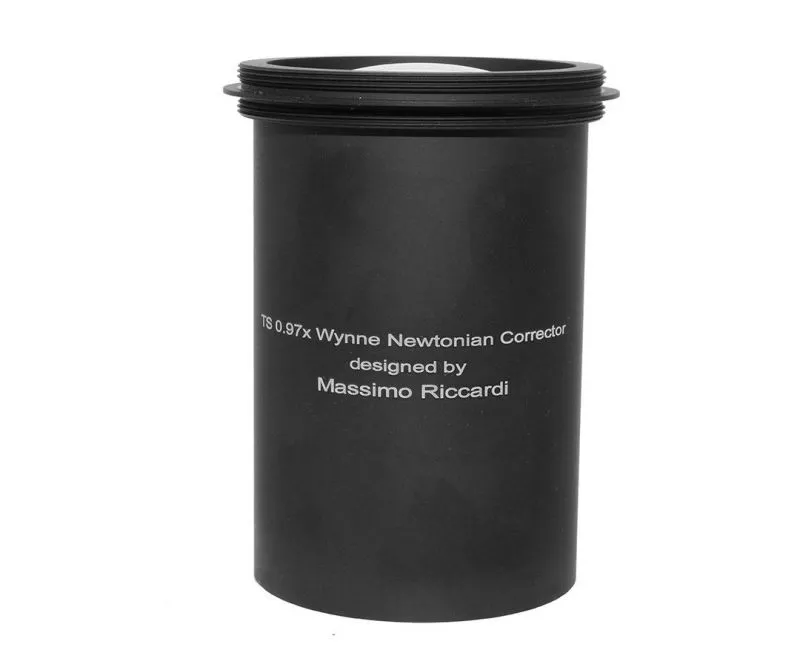

♦ 1. Abbildung links - ähnlich, die aktuelle Bauweise ist kürzer




TS-Optics Wynne Newton-Koma-Korrektor für große Sensoren

Zur Korrektur der Koma von Newton-Teleskopen wurde von Massimo Riccardi für Teleskop-Service ein ausgezeichneter 3-elementiger Koma-Korrektor gerechnet. Der Korrektor bietet mit 66-71 mm Arbeitsabstand genügend Backfokus für alle gängigen CCD- und DSLR-Kameras und auch Off-Axis-Guider, Filterräder usw. Damit ist der TS 2.5" Wynne Korrektor eine interessante Alternative zum ASA Wynne Korrektor, der weniger Arbeitsabstand bietet. Zudem bietet dieser Korrektor eine bessere Ausleuchtung, durch die kürzere Baulänge von nur 100 Millimeter.


Einfache Adaption an den Okularauszug über das M68x1-Gewinde:

Der TS 2,5" Wynne Korrektor bietet an der Oberseite des Gehäuses ein aufgesetztes M68x1-Zeiss-Level-Gewinde. Dieses Gewinde ermöglicht die problemlose verschraubte Adaption an viele Okularauszüge, wie zum Beispiel Moonlite 2,5" oder Starlight Feather Touch. Der Auszug braucht lediglich ein M68x1-Innnengewinde an der Kameraseite. Dieses Gewinde hat sich längst bei guten Auszügen als Standard durchgesetzt.


Adaption der Kamera und erforderliche Arbeitsabstände:

Der TS 2,5" Wynne Korrektor hat auch an der Kameraseite ein M68x1-Außengewinde. Das ermöglicht die einfache Adaption von spannendem Zubehör, wie den TS-Optics M68-Off-Axis-Guider. Die meisten Kameras mit großen Sensoren bieten bereits einen M68x1-Anschluss oder zumindest die Adaption auf dieses Gewinde.

Die Arbeitsabstände werden immer vom Beginn des M68x1-Gewindes aus gerechnet:

♦ Brennweite 600 mm - Arbeitsabstand 66 mm
♦ Brennweite 800 mm - Arbeitsabstand 68 mm
♦ Brennweite 1000 mm - Arbeitsabstand 69,5 mm
♦ Brennweite 1200 mm - Arbeitsabstand 69,75 mm
♦ Brennweite 1500 mm - Arbeitsabstand 70,5 mm
♦ Brennweite 1800 mm - Arbeitsabstand 71 mm



Anschluss Kameraseite:	M68x1 Außengewinde
Anschluss Okularauszug:	M68x1 Außengewinde

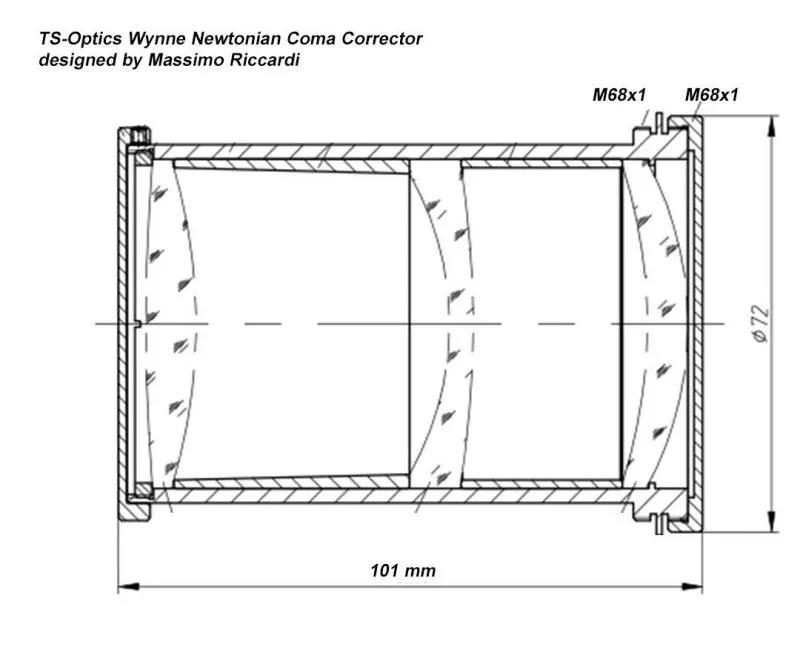

Mechanische Baulänge des Korrektors:	100 mm (93 mm ohne Außengewinde)
Backfokus / Arbeitsabstand:	66-71 mm ab dem M68x1 Anschlussgewinde an der Kameraseite (das Gewinde wird nicht mitgerechnet)
Linsen:	Drei Linsen - Wynne Prinpip - voll multivergütet
Gehäuse:	CNC gefertigtes Gehäuse mit Antireflexbeschichtung
Fokusposition:	Die ursprüngliche Fokusposition des Newtons wird nicht verändert
Brennweite:	Der Korrektor verkürzt die urspüngliche Brennweite um den Faktor 0,95x
Geeignet für:	Newtonteleskope ab 8" Öffnung und ab einem Öffnungsverhältnis von f/3

♦ TS 2.5" Wynne Korrektor mit Staubschutzkappen
