Wechseln des TLAPO804 auf Linkshänder-Version

Der Okularauszug des TLAPO804 kann für Linkshänder umgebaut werden.

Zeitaufwand: 15 - 20 Minuten
Schwierigkeit: einfach
Benötigtes Material: 2.0 mm Inbusschlüssel

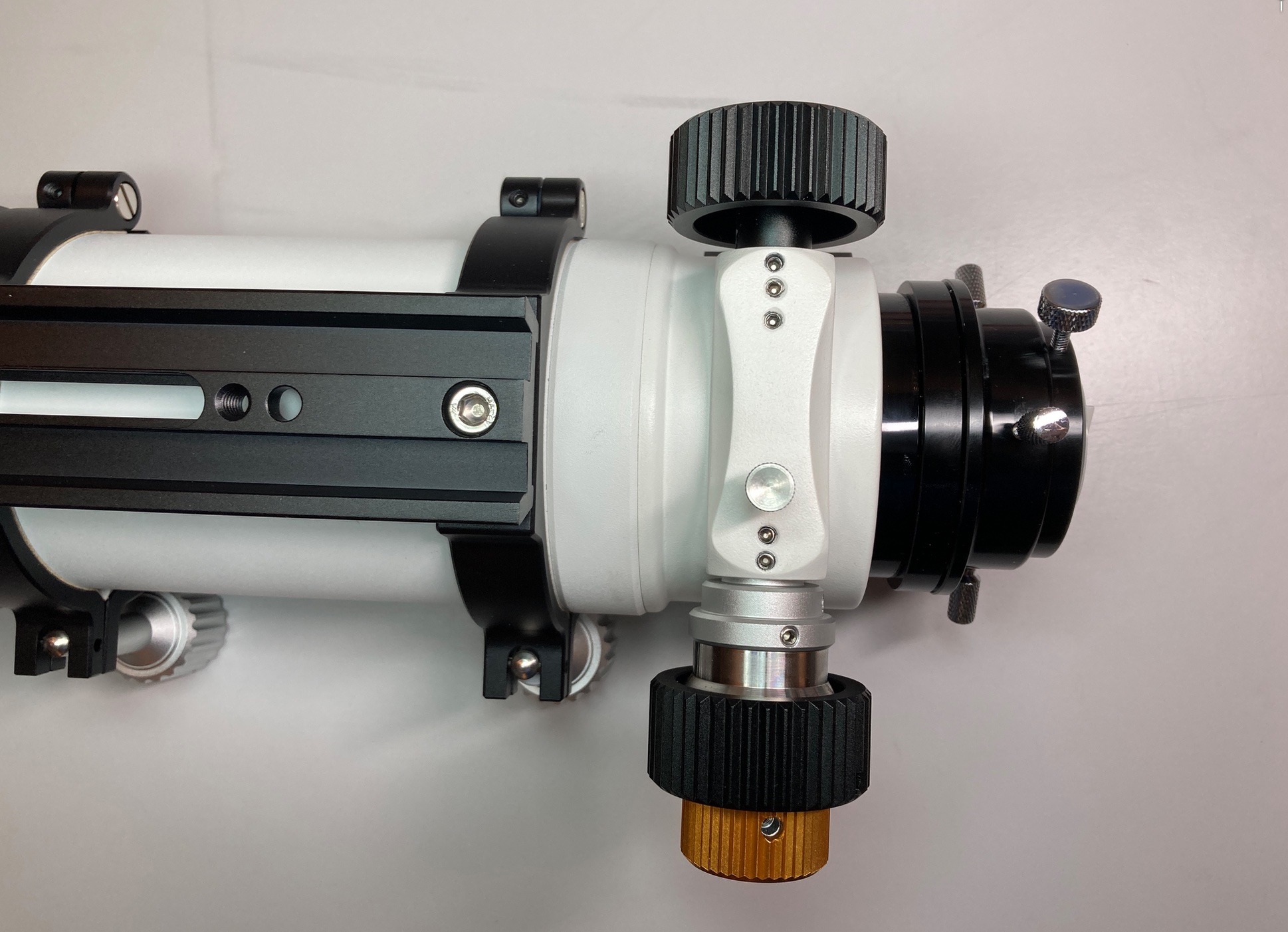

1. Aufbau Original

2. Lösen des rechten Knaufs

3. Lösen der Befestigungsschrauben

Die beiden äußeren Schrauben dienen der Befestigung der Mikrountersetzung, die beiden mittleren Schrauben (bzw. die untere rechte ) fixieren das Kugellager. Diese Schrauben lösen.

Die obere rechte Schraube stellt den Anpressdruck des Antriebs auf die Schrägzahnstange des OAZ ein.

Rechts fixieren die Schrauben, in welchen der Inbusschlüssel steckt das Kugellager rechts, die äußeren Schrauben haben in diesem Fall keine Funktion.

Hier eine Detailansicht des Kugellagers rechts:

4. Herausnehmen des Antriebs

Beim Herausziehen des Antriebs (er muss dabei leicht verdreht werden aufgrund der Schrägzahnung des Ritzels) fällt einem die Andruckplatte entgegen.

Diese zeigt in Rückenlage des Teleskops nach oben, also zu den oberen Schrauben hin, die gerade gelöst worden sind. Das Wiedereinsetzen ist eine Fummelei, aber dann rastet die kleine Bohrung in die kleine, innerste Madenschraube oben rein.

Achtung: bei den Fotos habe ich einen Fehler gemacht. Die Rändelschraube ist immer in der innersten Bohrung auf der Seite des Mikroantriebs, die kleine Madenschraube dementsprechend in der innerste Bohrung auf Seite des normalen Knaufs.

5. Herausnehmen des Kugellagers

Auf der Seite des „normalen“ Knaufs ist noch das Kugellager in der Fassung. Dieses müssen wir auch herausnehmen und dann auf der anderen Seite wieder einsetzen (also links, das Foto zeigt die Herausnahme).

6. Zusammenbau

Beim Zusammenbau die kleinen Madenschrauben so festziehen, dass der Lauf fest und ruhig ist.

Viel Spaß beim Umbau!

Euer Karsten
