Produktbeschreibung

TS-Optics Concenter 2" Justierokular für Newtonteleskope


Die Alternative zum Justierlaser, Cheshire für eine perfekte Kollimation Ihres Newtons - eine leichte, schnelle und präzise Teleskopjustage!

♦ Passend in die 2" Steckhülse des Okularauszuges

♦ Mit hochwertigem Schutzbehälter

♦ Man sieht sofort, ob das Teleskop perfekt kollimiert ist oder nicht.

♦ Die Justage erfolgt über den Spiegelrand und nicht über eine Mittelmarkierung, das ist wesentlich genauer.

♦ Auch der Offset wird berücksichtigt.



TS 2" CONCENTER - leichter justiert man keinen Newton

Die Alternative zu allen Justiereinrichtungen am Markt! Hier wird endlich mal der Fangspiegelmittelpunkt (ohne vorheriges Aufbringen einer Markierung) zum Okularauszug hin mit voller Ausleuchtung perfekt justiert! Auch der Newton-Offset wird berücksichtigt. Damit erreichen auch Einsteiger eine perfekte Justage ihres Newtonteleskopes - auch für die Astrofotografie.

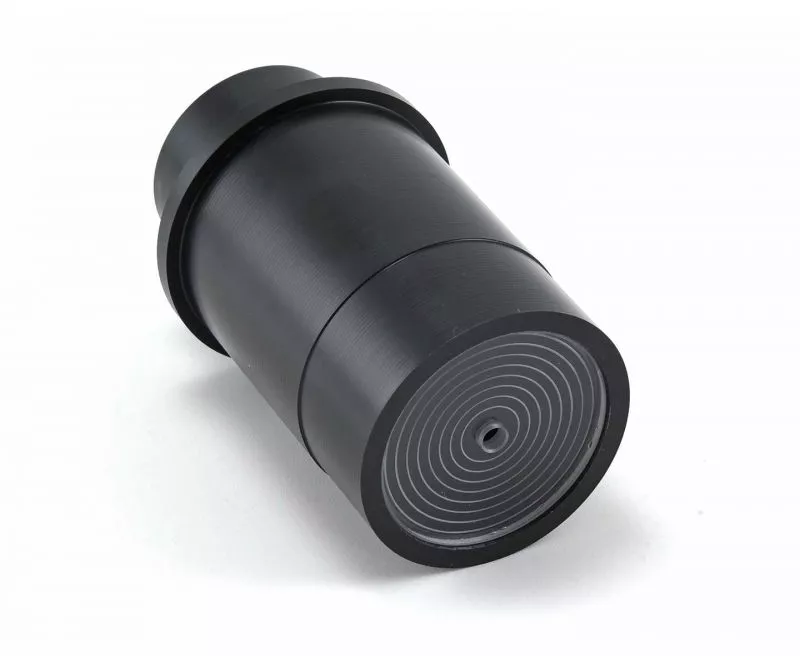

Das Concenter-Okular besteht aus einem geschlossenen Zylinder, ähnlich einem Cheshire-Okular. Der entscheidende Unterschied zu einem Cheshire ist die eingelassene Kreisscheibe.

Sie benötigen bei der Justage keine Mittelpunktmarkierungen auf dem Fangspiegel. Die Justage erfolgt direkt über den Spiegelrand, so dass eine genaue Übereinstimmung der optischen Lichtflächen gegeben ist sogar unter Berücksichtigung des Offset. Sie justieren hier wesentlich genauer als mit einem Laser, vor allem können Sie sicher sein, daß nicht nur die Achse, sondern auch das Feld optimal eingestellt sind.


Eine Anleitung, wie Sie Ihren Newton mit dem Concenter-Justierokular kollimieren:

Wenn Sie das Justierokular in der Hand halten, bemerken sie eine teleskopseitig am unteren Ende eingelassene durchsichtige Kunstoffscheibe mit zentraler Bohrung und konzentrischen eingravierten Kreisen. Am anderen Ende finden Sie eine zentrale Bohrung, welche so klein gewählt ist, das das Auge beim späteren Durchschauen keine Möglichkeit hat, der Zentrierung zu entgehen. Nach Einsetzen des Justierokulars in den Okularauszug sehen Sie matt durchscheinende Ringe vor den optischen Komponeten des Teleskopes.

♦ Justage des Fangspiegels zum Okularauszug für eine optimale Ausleuchtung
Dieser Schritt wird bei abgedecktem Hauptspiegel gemacht. Bei der Verwendung des Concenter-Okulares ist auf eine gute Ausleuchtung zu achten. Nun kann der Fangspiegel, eine rechtwinklige Montage des Okularauszugs vorausgesetzt, so justiert werden, dass er durch Verschieben oder Verdrehen so positioniert wird, dass er zwischen den Kreisen des Justiersets kreisrund und ohne Versatz erscheint. Mit dem Fokusregler des Okularauszuges kann man hier die Außenkante des Fangspiegels und den passenden Kreis zur Deckung bringen. Bereits geringe Abweichungen von der Idealposition werden hier sofort erkannt. So bringen Sie den Fangspiegel auf den Millimeter genau in die optimale Position zum Auszug. Dieser Schritt ist nur einmalig notwendig, danach können Sie die Abdeckung des Hauptspiegels entfernen.

♦ Ausrichten des Fangspiegels zum Hauptspiegel
Blicken Sie durch die kleine Öffnung des Concenter und verstellen Sie den Fangspiegel mit den Justierschrauben so lange, bis die helle Spiegelung des Hauptspiegels mit den Kreisen konzentrisch ist.

♦ Ausrichten des Hauptspiegels auf die optische Achse
Bringen Sie nun die Mittelmarkierung des Hauptspiegels durch die Justageschrauben an der Hauptspiegelzelle genau in die Mitte der konzentrischen Kreise. Sie sehen sofort feinste Abweichungen. Danach ist Ihr Newtonteleskop perfekt justiert.


Anleitung des Herstellers:

Der Hersteller stellt ebenfalls eine Anleitung zur Verfügung, wir halten das PDF zum Download bereit: justieren_mit_dem_concenter.pdf

Bauart:Justierokular
Einsteckhülse:2"


♦ Concenter Justierokular
♦ Schutzbehälter
