Produktbeschreibung
Eine Star Adventurer bekommt ein neues Batteriefach
Problemstellung:
Ein Batteriefach hatte Schaden genommen bei der Nutzung. Am Ende was das Fach nicht mehr nutzbar und musste ausgetauscht werden.
Lösung:
Das Batteriefach kann recht gut gewechselt werden. Einzige Herausforderung: die Kabelführung erfolgt innerhalb der Montierung
um die Achse herum. Das bedeutet, dass man das Doppelkabel erst teilen muss.
Schritt für Schritt heißt das:
Erst den Metalldeckel der Montierung über die 4 Eckschrauben (Sechskant) lösen und vorsichtig öffnen.

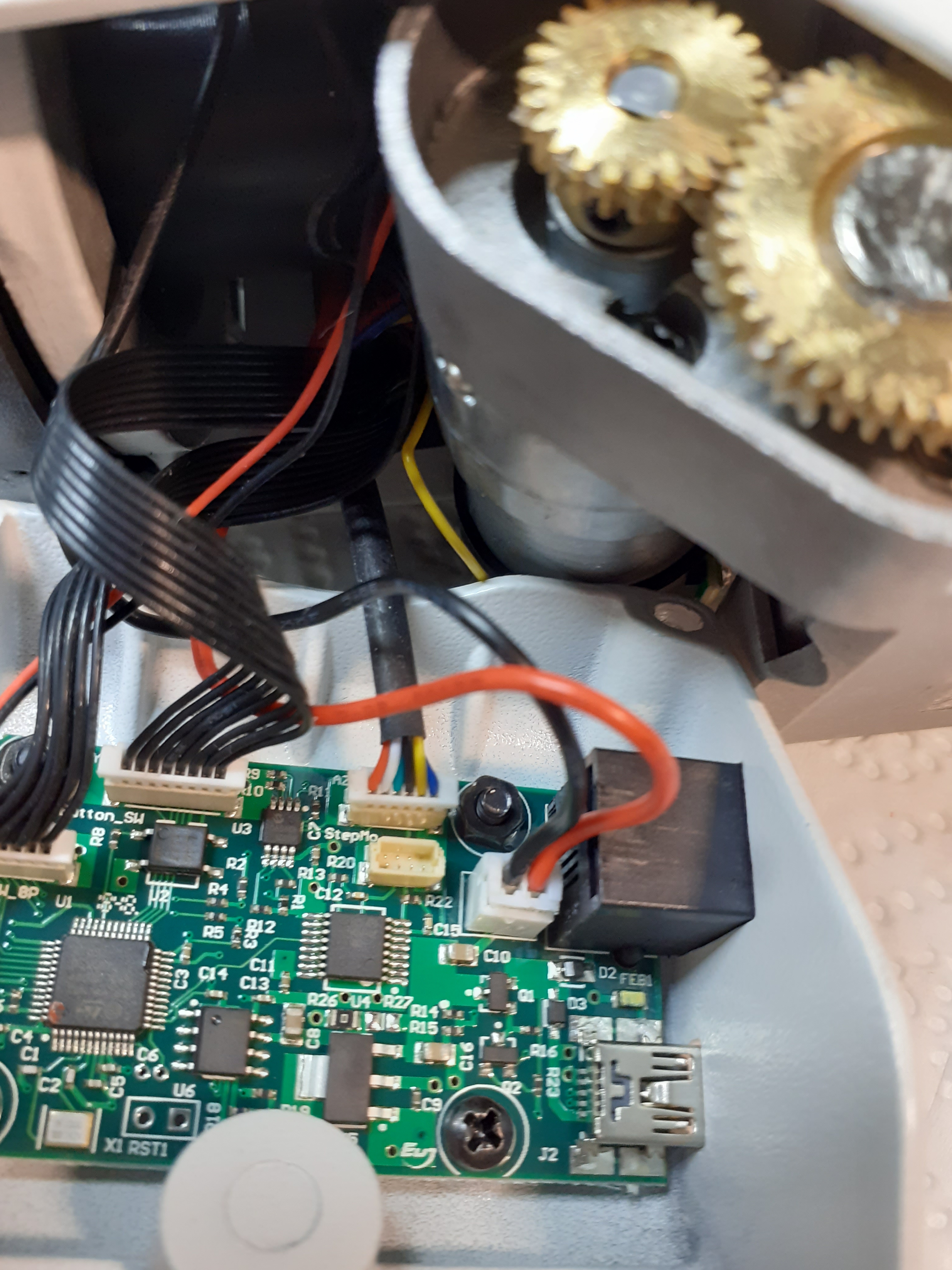

Achtung, Montierung auf die Seite legen, damit die Kabel von der Platine nicht abreißen. Danach löst man sich vorsichtig den Zweikabel-Stecker mit dem roten und schwarzen Kabel von der Platine. Einfach zu finden, da es nur einen Doppelstecker mit rotem & schwarzem Kabel gibt.
Aber mit Vorsicht: Denn der Stecker besteht aus zwei Teilen. Der untere Kunststoffstecker sollte idealer Weise auf der Platine stecken bleiben und nur den oberen Kabelstecker abgenommen werden.

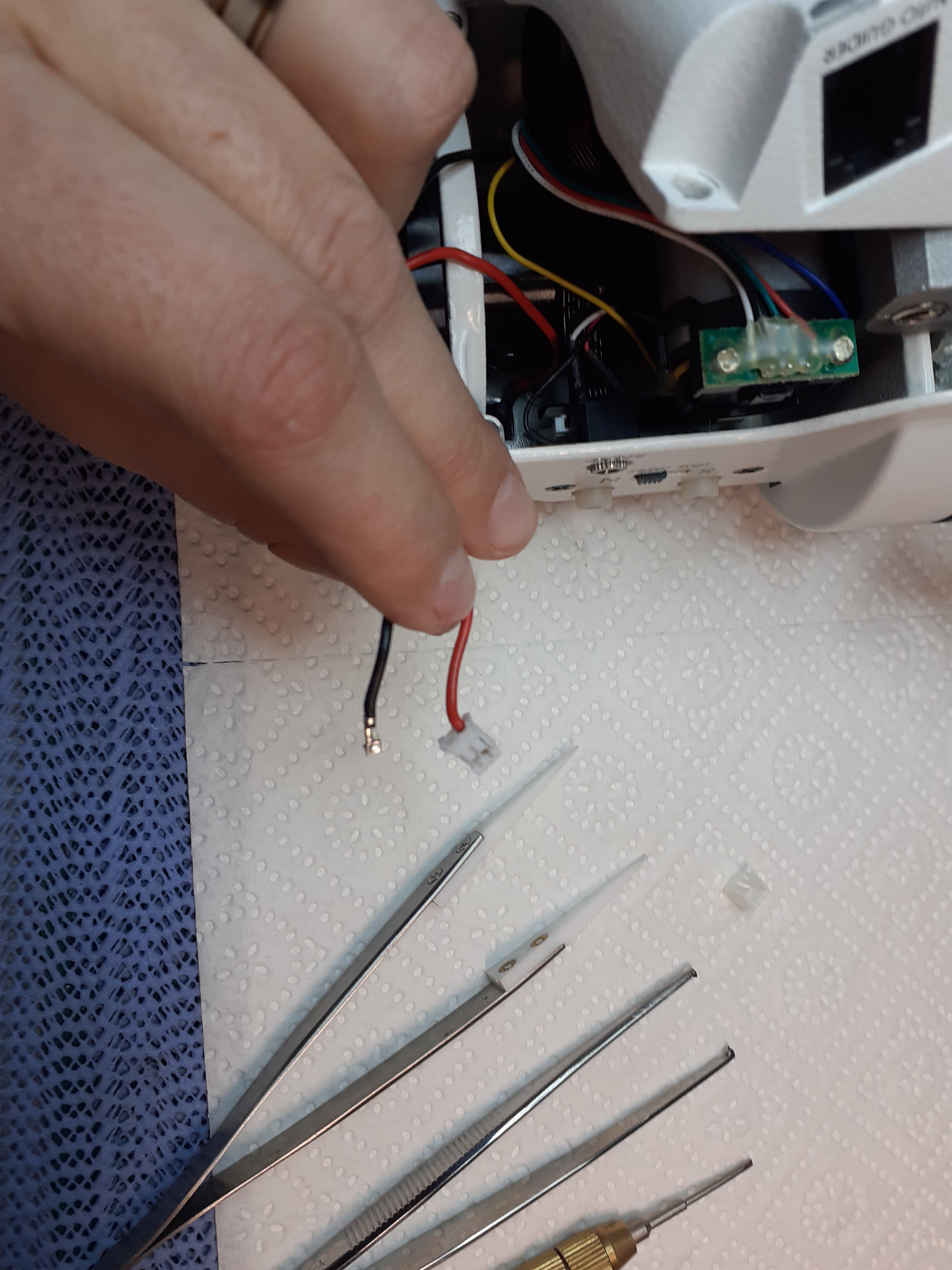

Nun zieht man vorsichtig eines
der Kabel aus dem gelösten Stecker. Am besten geht das
mit einem sehr kleinen Schraubenzieher, mit dem man die Kabellippe vorsichtig abhebt.
Danach kann kann man das Batteriefach vorsichtig aus der Metallhülle ziehen.

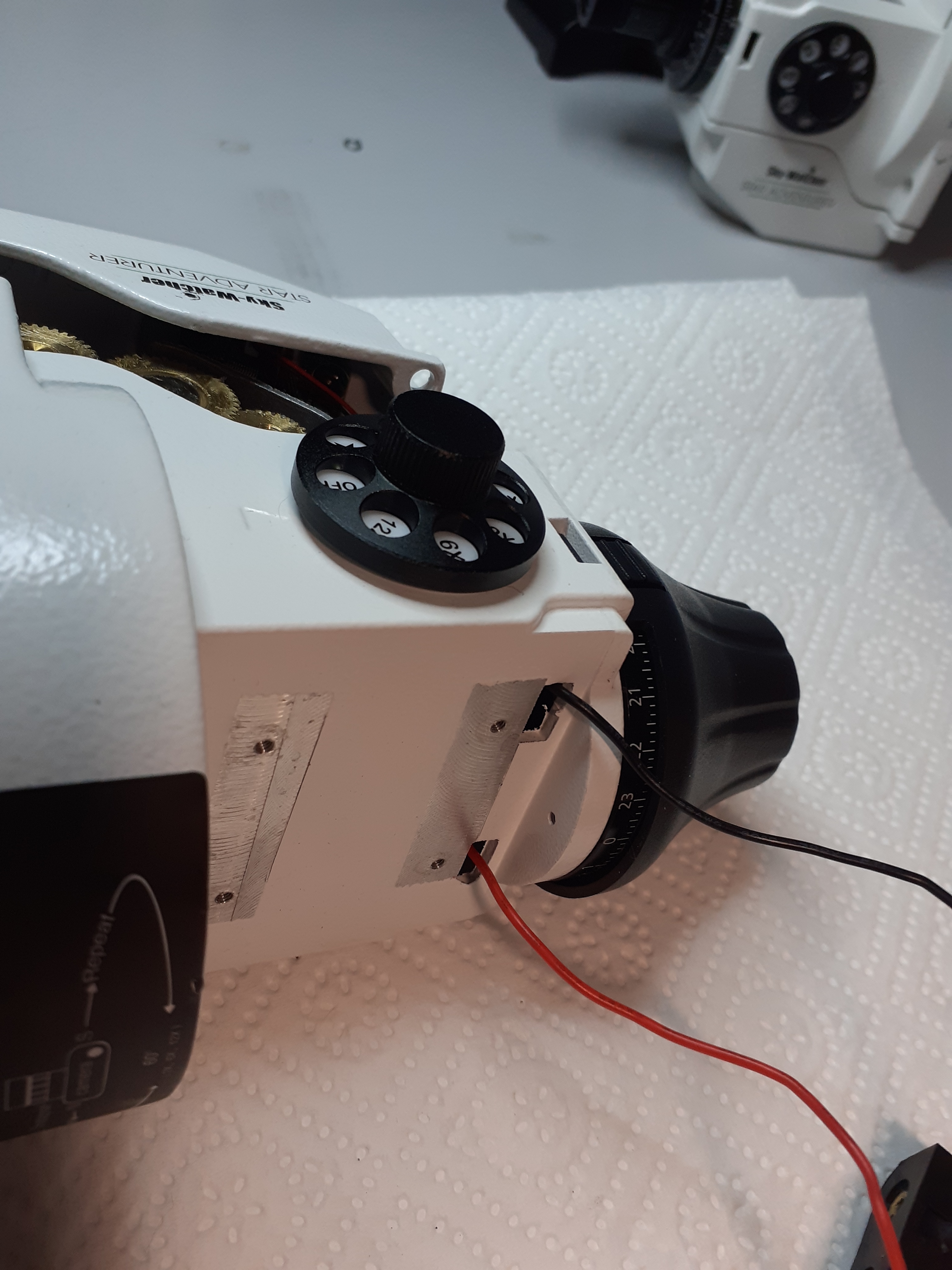

Am neuen Batteriefach wird ebenfalls eines der Kabel aus dem Stecker gelöst. Danach beider Kabel getrennt durch die Löcher in der Metallmontierung geschoben.
Nun kann das lose Kabel wieder in den Stecker und das Stecker den Platine zugeführt werden.
Alles wieder festschrauben, testen und sich freuen.
Wem das zu bastelig ist, der darf uns gern zwecks einer Reparatur kontaktieren. ;-)
