Pegasus Astro Ultimate Powerbox v3 (UPBv3)

Die PegasusAstro UPB V3 bietet eine sichere und übersichtliche Stromversorgung für Ihr Teleskop, Montierung und Kamera.

♦ Bis zu 12 V / 20 A verfügbare Leistung

♦ 6x schaltbare 12 V Ausgänge, konstant oder PWM für Flatbox oder Teleskoplüfter

♦ Wi-Fi oder USB steuerbarer Betrieb

♦ 3x immer eingeschaltete 12 V Ausgänge

♦ 3x 12 V Cinchausgänge für Tauheizungen

♦ Temperatur- und Feuchtigkeitssensor eingebaut

♦ 1x einstellbarer Ausgang 3-12 V, 3 A

♦ 1x einstellbarer Ausgang 12-24 V, 4 A

♦ USB3.1 Superspeed-Hub mit 8 verfügbaren Anschlüssen (6x USB3.1, 2x USB2), 2,5 A pro Anschluss

♦ 1x Netzrelais 250 V / 10 A

♦ Schrittmotorsteuerung unipolar oder bipolar, max 2 A pro Phase, für Motorfokussierer

♦ Verpolungsschutz, Überspannungsschutz, Watchdog

♦ Unterstützt von ASCOM 6, INDI, StellarMate und N.I.N.A.

♦ Alles in einem kompakten, VESA kompatiblen Gehäuse, das auch auf das Teleskop passt

Die Ultimate Powerbox V3 (kurz UPBv3) ist das Flaggschiff der Powerbox-Serie von Pegasus Astro. Sie haben nach mehr Funktionen bei gleicher Größe gefragt, Pegasus Astro hat sein Versprechen gehalten:

UPBv3 ist ein Wi-Fi- und USB-gesteuerter Power Hub. Ein USB-3.1-Hub ermöglicht das Ein- und Ausschalten von 8 USB-Ports, 8 12 V Stromausgängen, 2 einstellbaren Ausgängen (3-12 V und 12-24 V), 3 Tauschutzheizungen, dem Pegasus-Schrittmotorcontroller, der fast jeden Schrittmotor auf dem Astronomiemarkt geräuschlose und vibrationsarm ansteuern kann, sowie einem Leistungsrelais und einem Erweiterungsport für Geräte, die mit dem UPBv3 Controller kommunizieren!

Wenn Sie es leid sind, mehrere Stromversorgungen mit sich herumzutragen und mit einem Wirrwarr von Strom- und Datenkabeln umzugehen, dann ist die Ultimate Powerbox v3, eine ausgeklügelte Stromsteuerungseinheit, die "ultimative" Lösung. Die Idee von Pegasus Astro ist ein Gehäuse, das eine ausreichende Anzahl von Ampere zur Verfügung stellt.

Keine Kabel stören die Bewegungen der Montierung und des Geräts, nur das Hauptstromkabel und ein USB-Datenkabel sind an der Ultimate Powerbox angeschlossen, von der die weiteren Kabel zur Stromversorgung aller Geräte abzweigen.


Ein kurzer Überblick:

♦ Bis zu 12 V / 20 Ampere verfügbare Leistung (240 W)

♦ 6 12 V intelligente und individuell schaltbare Ausgänge. Jeder Ausgang kann für konstanten 12 V oder pulsweitenmodulierten Betrieb konfiguriert werden.

♦ Wi-Fi- oder USB-steuerbarer Betrieb

♦ 2 12 V / dauerhaft eingeschaltete Ausgänge

♦ 3 Tauschutzheizungsausgänge (automatisch einstellbar mit AutoDew-Funktion)

♦ 1 einstellbarer Stromausgang 3-12 V - geregelter Ausgang mit bis zu 3 Ampere

♦ 1 einstellbarer Stromausgang 12-24 V – geregelter Ausgang mit bis zu 4 Ampere

♦ 1 Leistungsrelais 250 V / 10 A

♦ 6 USB3.1 (abwärtskompatibel mit USB2) und 2 x USB2 Anschlüsse (insgesamt 8 USB Anschlüsse). Per Software einzeln schaltbar.

- Schrittmotorcontroller - leise und vibrationsarme Schrittmotorsteuerung. Kann fast jeden Schrittmotor auf dem Astro-Markt mit bis zu 2 Ampere pro Spule antreiben.

♦ Physischer Druckknopf zur Steuerung einer Funktion (z. B. Ausgänge ein-/ausschalten). Die Funktionalität ist in der Software konfigurierbar.

♦ Eingebauter Umgebungstemperatur- und Luftfeuchtigkeitssensor

♦ Leistungswerte (Eingangsspannung, Strom, Strom pro Port)

- Gehäuse in VESA-kompatibler Größe

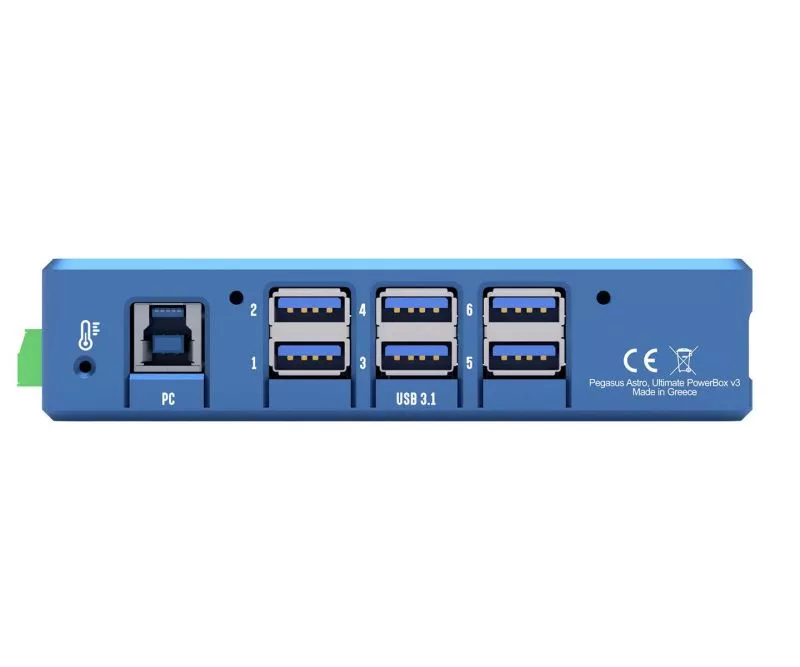

Insgesamt 8 mit Strom versorgte USB-Anschlüsse - USB 3.1 SuperSpeed Hub

Ein USB3.1-Hub-Controller sorgt dafür, dass dieser USB-Hub bei Temperaturen von -40 °C bis +80 °C einwandfrei funktioniert.

Ein nettes Feature ist, dass jeder USB-Anschluss einzeln über die Software ein- und ausgeschaltet werden kann. Ein Gerät hat sich aufgehängt und Sie müssen mitten in der kalten Nacht den Stecker aus- und wieder einstecken? Kein Problem! Suchen Sie einfach den Anschluss, klicken Sie in unserer Software auf den EIN/AUS-Schalter und schon ist der USB-Anschluss wieder einsatzbereit. So einfach ist das!

Die UPBv3 hat:

♦ 6 USB 3.1 Super-Speed-Anschlüsse
♦ 2 USB 2 High-Speed-Anschlüsse

Jeder USB-Anschluss liefert bis zu 2,5 Ampere. Alle USB-Anschlüsse verfügen über einen elektronischen Kurzschluss-, einen zusätzlichen ESD- (Electrostatic Discharge) und einen elektronischen Überlastungsschutz.

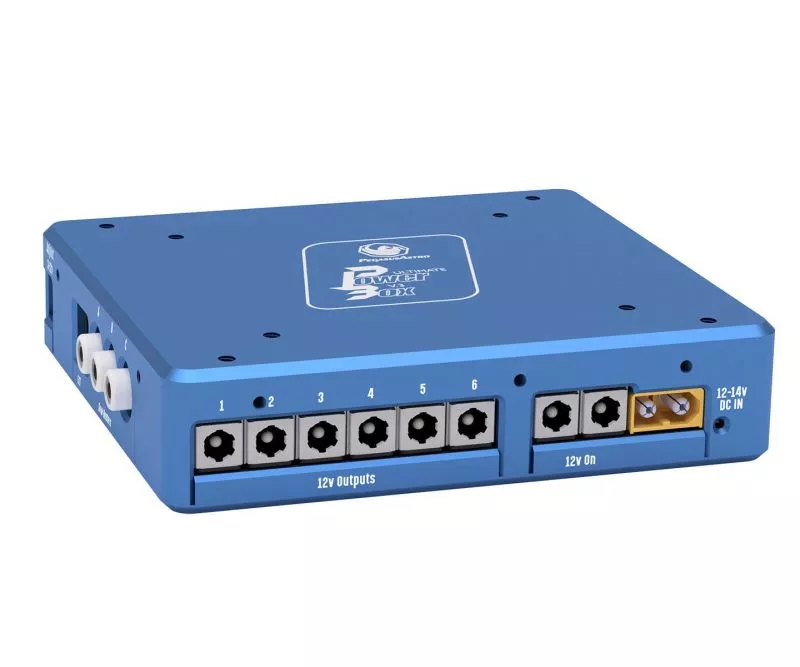

6 12-V-Gleichstromanschluss für Ihre Geräte

Sechs leistungsstarke, intelligente MOSFET-Transistoren versorgen Ihre wertvollen Geräte mit (elektrischem) "Saft". Hochentwickelte Kurzschluss- und Überlastungsschutzvorrichtungen für jeden Anschluss unterbrechen den Strom und melden den Vorfall an die Software. Jeder MOSFET ist in der Lage, bis zu 6 Ampere Strom zu liefern.

Ausgangsbuchsen aus Metall in Premium-Qualität sorgen dafür, dass Sie den gesamten benötigten Saft erhalten und Ihre Verlängerungskabel sicher verlegt werden können.

Eingebaute Leistungssensoren

Präzises Voltmeter und Amperemeter (kann bis zu 20 A messen) erfassen und zeigen den Stromverbrauch in Echtzeit an. Wenn die Eingangsspannung 14,5 V überschreitet, wird die Stromversorgung zum Schutz Ihrer Geräte sofort unterbrochen.

Eigenes Strommessgerät pro intelligentem 12-V-Ausgang

Jeder "smarte" 12-V-Ausgang verfügt über einen internen und unabhängigen digitalen Strommesser. Sie können den Stromverbrauch jedes Anschlusses in der Software ablesen.


Zusätzliche Stromausgänge und Sensoren

2 x 12-V-Dauerausgänge erhöhen die Gesamtzahl der 12-V-Ausgänge auf 10. In Kombination mit den 2 x einstellbaren Ausgängen (wenn auf 12 V konfiguriert) können die gesamten 12-V-Ausgänge auf 10 Ausgänge zusammengezählt werden. Die beiden ungeregelten 12-V-Ausgänge können bis zu 8 Ampere liefern. Diese 12-V-Ausgänge bleiben immer eingeschaltet!

1 einstellbarer Step-Down-Ausgang kann von 3 V auf 12 V eingestellt werden und bis zu 3 Ampere liefern.

1 einstellbarer Step-Up-Ausgang kann von 12 V bis 24 V eingestellt werden und bis zu 4 Ampere liefern.

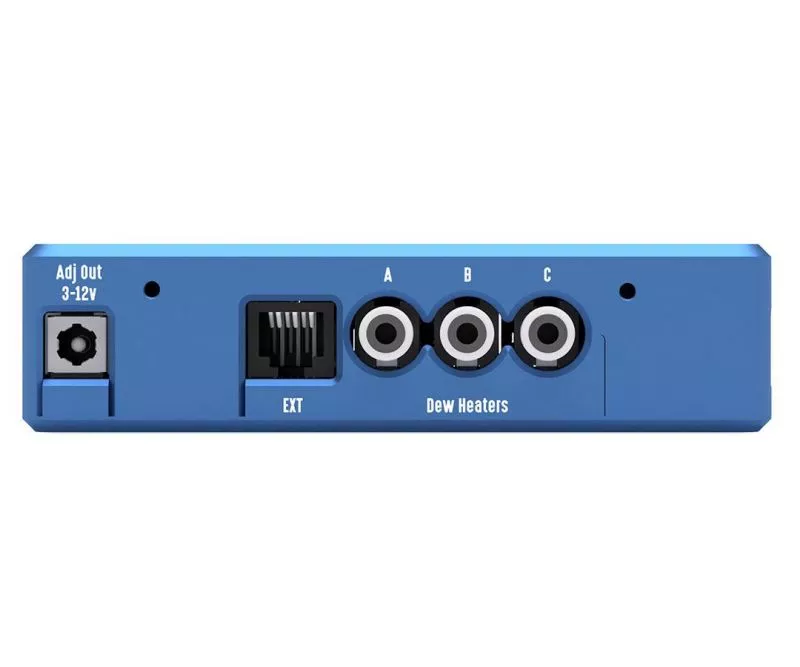

3 Tauschutzheizungsausgänge - die drei PWM-Ausgänge (Pulsweitenmodulation) können Ihre "durstigen" Tauschutzheizungen / Flatpanels oder Teleskoplüfter mit Strom versorgen. Eliminieren Sie die Feuchtigkeit, die Ihre Ausrüstung trübt und Ihre klaren Nächte zerstört. Diese Ausgänge können mit der mitgelieferten Software von Ihrem Laptop aus ferngesteuert werden.

1 Schaltrelais kann 250 V / 10 A durchlassen und zum Ein- und Ausschalten von Fremdgeräten verwendet werden.

Ein eingebauter Sensor für die Umgebungstemperatur und die relative Luftfeuchtigkeit zeigt regelmäßig die Umgebungsbedingungen an und passt die Wärmeintensität Ihrer Tauschutzheizbänder automatisch an.

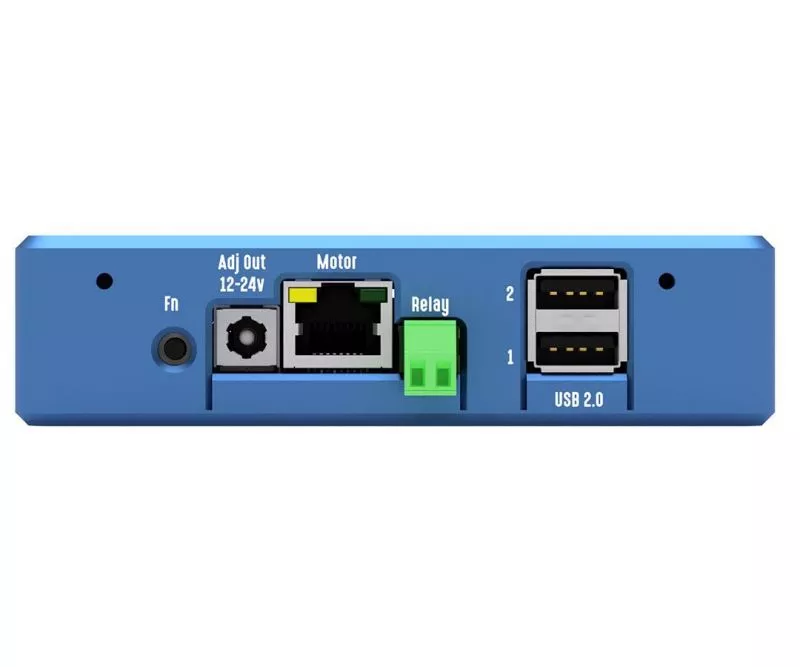

Integrierte Schrittmotorsteuerung

Ein Schrittmotor-Controller für leisen und vibrationsarmen Betrieb bewegt das Auszugsrohr Ihres Fokussierers präzise. Der Controller steuert ein Pegasus Motor Focus Kit oder fast jeden anderen Schrittmotor auf dem Markt (unipolar oder bipolar) z. B. Rigel-, Robofocus-, Moonlight-, Starlight-Motoren.

Der Getriebspielausgleich ist bereits in der Firmware implementiert und kann über die Software aktiviert, eingestellt und deaktiviert werden. Ein vollständiger ASCOM6-Fokussierer-Treiber ist bereits verfügbar.

Unterstützte Schrittmotoren

Vergewissern Sie sich, dass Sie das richtige Kabel für Ihren Motor haben. Jeder Hersteller verwendet seine eigene Pinbelegung. Kontaktieren Sie uns, wenn Sie Fragen zu Ihrem Motortyp haben.

♦ Pegasus Motor Focus Kit (v1/v2): erfordert ein handelsübliches durchgehendes Netzwerkkabel RJ45 auf RJ45
♦ Robofocus: erfordert das Kabel PEG-CMOT-RJ45DB9
♦ Moonlite: erfordert das Kabel PEG-CMOT-RJ45DB9
♦ Lakeside: erfordert das Kabel PEG-CMOT-RJ45DB9
- Starlight HSM 20, 30, 35: erfordert das Kabel PEG-CMOT-HSM
♦ Starlight MSM 20, 30, 35: erfordert das Kabel PEG-CMOT-MSM
♦ Starlight DirectSync Motoren: erfordern das Kabel PEG-CMOT-HSM
♦ Starizona Microtouch: erfordert das Kabel PEG-CMOT-MSM
♦ Optec DirectSync or Quicksync Motoren: erfordern das Kabel PEG-CMOT-HSM
♦ Rigel nStep Motor: erfordert das Kabel PEG-CMOT-MSM
♦ Starlight POSI Drive Motor: erfordert das Kabel PEG-CMOT-HSM
♦ Lacerta Motor: erfordert das Kabel PEG-CMOT-LCRT


VESA-kompatibles Gehäuse

Das UPBv3-Gehäuse ist mit VESA-Befestigungen kompatibel. Vorhandene Schraublöcher erlauben es, z. B. einen Intel NUC mit der Ultimate Powerbox v3 zu stapeln.


Unterstützt von

ASCOM 6

Die Ultimate Powerbox unterstützt ASCOM6 vollständig. In Kombination mit der Unity-Software von Pegasus Astro, die als Server fungiert, können Sie die aktuellen ASCOM 6-Treiber verwenden für:

♦ Schrittmotorsteuerung (ASCOM-Fokussierer)
♦ Übergabe von Umgebungseinstellungen an unterstützte Software (z.B. Sequence Generator Pro / MaximDL /NINA ) (ASCOM ObservingConditions)
♦ Ein- und Ausschalten aller 12-V- Ausgänge oder USB-Ports (ASCOM Switches - NINA/ MaximDL)

INDI

Ultimate Powerbox v3 wird vollständig von INDI und INDIGO unterstützt:

♦ Indigo: http://www.indigo-astronomy.org
♦ Indilib: https://indilib.org/devices/auxiliary/pegasus-ultimate-power-box.html

StellarMate

RPI3 & RPI4

N.I.N.A.

Die Ultimate Powerbox v3 wird von NINA vollständig unterstützt.


Weitere wichtige Merkmale

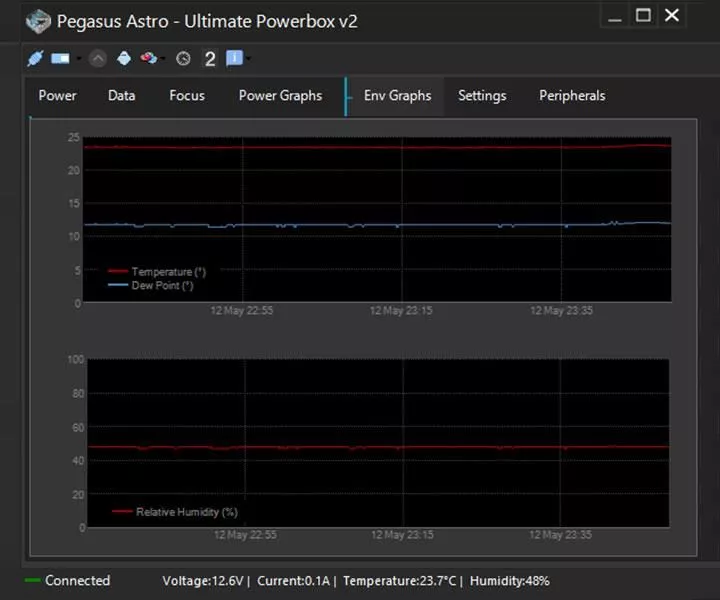

Vergrößerbare und exportierbare Diagramme

Die Software protokolliert alle Messwerte von Spannung, Strom, Temperatur und relativer Luftfeuchtigkeit. Alle diese Diagramme sind zoombar und lassen sich leicht in das PNG-Bild- und CSV-Textformat exportieren. Behalten Sie eine vollständige Aufzeichnung Ihrer Nachtbedingungen.

Zeitplaner zur Steuerung der Ausgänge

Aktivieren oder deaktivieren Sie jeden Strom- oder USB-Anschluss, indem Sie einen Timer einstellen und Gruppen von Anschlüssen erstellen.

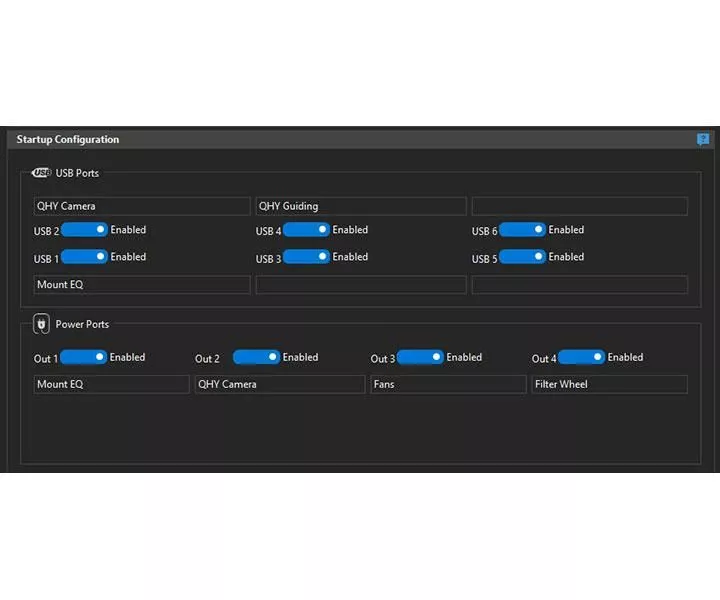

Speicherung der Einstellung der Ausgänge für den Start

Sie können einfach festlegen, welcher Ausgang (Strom oder USB) während des Starts ein- oder ausgeschaltet bleiben soll. Die Einstellungen werden im EEPROM-Speicher des Systems gespeichert.

Automatische Anpassung der PWM (Tauheizungsausgänge)

Das Gerät kann die Heizungsausgänge automatisch anpassen, indem es den Umgebungssensor abfragt und den Taupunkt berechnet. Klicken Sie einfach auf "Auto" und überlassen Sie es der Ultimate Powerbox v2 zu entscheiden, ob es Zeit ist, Ihre Tauschutzheizungen einzuschalten.

* Sie können ganz einfach auswählen, welcher Tau-Heizungsausgang durch die "Auto Dew"-Funktion gesteuert wird.

Schutz gegen Verpolung

Die Ultimate Powerbox wurde mit einem Verpolungsschutz entwickelt. Es wird Ihre Nacht retten, wenn Sie versehentlich die Hauptstromversorgung mit vertauschter Polarität anschließen!

Hardware-Watchdog

Ein Hardware-Watchdog setzt das Gerät zurück, wenn aus irgendeinem Grund zwei Sekunden lang keine Antwort vom Controller erfolgt. Eine nützliche Funktion für den unwahrscheinlichen Fall eines sich aufhängenden Controllers, wenn Sie eine ferngesteuerte Sternwarte besitzen und Sie sicher sein müssen, dass alles schnell wiederhergestellt werden kann.

Firmware aktualisierbar

Die Firmware unterstützt die Neuprogrammierung über die USB- oder WLAN-Verbindung mithilfe einer Upgrade-Software (nur für Windows verfügbar) für zukünftige Upgrades, die möglicherweise verfügbar werden. Pegasus Astro erhält ständig Feedback von seinen Kunden und aktualisiert die Firmware und Software mit neuen Funktionen.

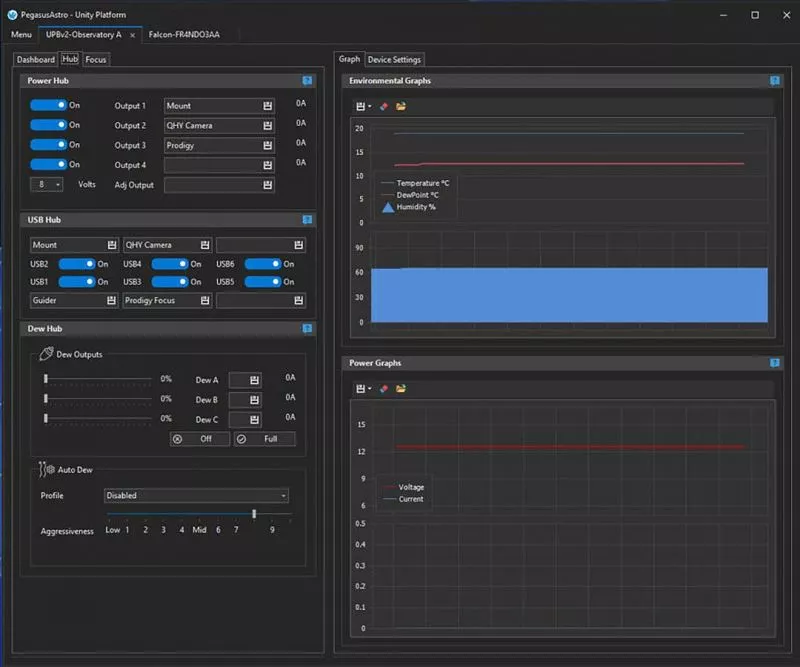

Unterstützung für die Unity-Plattform

Pegasus Astro Unity Platform ist die Allround-Applikation. Das Ziel ist es, eine robuste und moderne Lösung anzubieten, die aktuelle und zukünftige Produkte unter einem Dach unterstützt.

Dieses moderne Frontend ermöglicht die volle Kontrolle über alle Geräte von Pegasus Astro.

Darüber hinaus hilft eine REST-JSON-Api Entwicklern von Drittanbieter-Software bei der Interaktion mit ihren Produkten.

Da sie ihre Anwendungen auf der Grundlage von Kundenfeedback kontinuierlich weiterentwickeln, werden in den kommenden Versionen viele innovative Funktionen hinzugefügt.

Eingangsspannung:	12 bis 14 V, automatische Abschaltung bei 14,5 V
Maximale Stromaufnahme:	20 A
Anschluss für Stromeingang:	XT60
Schaltbare 12 V Ausgänge:	6x 5,5/2,1 mm, Plus innen, je 6 A, PWM oder konstant, Amperemeter für jeden Anschluss
Ständig eingeschaltete 12 V Ausgänge:	2x 5,5/2,1 mm, Plus innen, je 8 A
12 V Tauheizungsausgänge:	3x Cinchstecker, je 6,5 A
Variable Ausgänge:	1x 3 bis 12 V, 3 A, und 1x 12 bis 24 V, 4 A
Netzspannungsrelais:	250 V, 10 A
USB Power Hub, Industriequalität:	6x USB3.1, 2x USB2, jeweils bis zu 2,2 A, alle kurzschluss-, überlast- und ESD-geschützt, alle schaltbar
Schrittmotorausgang:	RJ45 Buchse für unipolare oder bipolare Schrittmotoren, 2 A pro Phase
Feuchtesensor:	0 bis 100 % Luftfeuchtigkeit, eingebaut
Temperatursensor:	-40 bis +80 °C, eingebaut
Spannungsmesser:	5 bis 15 V
Strommesser:	0 bis 20 A
Abmessungen des Gehäuses:	127,25 mm x 116 mm x 29 mm
Gewicht:	400 g

♦ Ultimate Powerbox V3 Controller
♦ 4x 1 m DC Kabel 5,5/2,1 auf 5,5/2,1 Stecker
♦ USB-Kabel Typ B (1,8 m)
