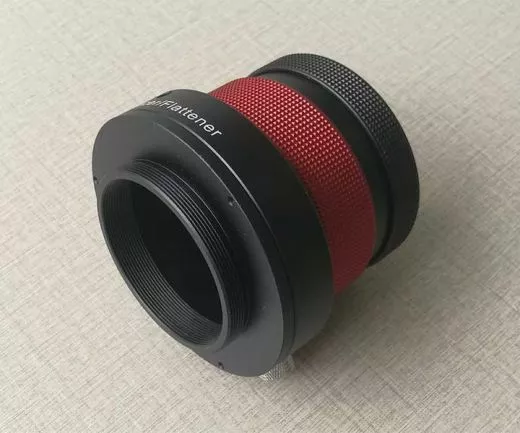

TS-Optics REFRAKTOR 0,8x Korrektor für Refraktoren ab 102 mm Öffnung - JUSTIERBAR

TS 0,8x Photoline Brennweitenreduzierer und Korrektor für APO und ED Refraktorteleskope von 102 mm bis 155 mm Öffnung und größer mit integrierter Feinabstimmung - keine Adapterschlacht mehr!

♦ Ausleuchtung und Korrektur bis 42 mm Sensordurchmesser - bis Vollformat verwendbar

♦ Teleskopanschluss über M63x1 Gewinde - Adapter auf andere Anschlüsse, z.B. M68x1, sind erhältlich

♦ Kameraanschluss über M48x0,75 Gewinde

♦ Der Arbeitsabstand ist über eine integrierte Verstellung auf den Millimeter genau einstellbar - eine komplizierte Adapterschlacht entfällt

♦ Der Korrektor kann an allen Refraktorteleskopen mit Okularauszügen ab 2,5" verwendet werden

♦ Optimale Leistungen bringt der Korrektor an allen Refraktoren zwischen 102 mm und 155 mm Öffnung

♦ 3-Element-Design mit ED Sonderglas

♦ Keine Reflexe durch volle Multivergütung und Innenschwärzung

♦ Einsatz an mehreren Teleskopen möglich, dank der variablen Abstandseinstellung



TS Photoline 0,8x-Brennweitenreduzierer und Korrektor für Refraktoren ab 102 mm Öffnung

Der Korrektor erhöht die Lichtstärke ihres Refraktor Teleskopes und reduziert die Brennweite für ein größeres Feld. Die Belichtungszeit wird auf 64 % reduziert. Zudem korrigiert der Korrektor das Feld und sorgt für punktförmige Sterne bis zum Rand der Aufnahme.


Stellen Sie den Korrektor individuell auf Ihre Kamera und ihren Refraktor ein - keine Adapterschlacht mehr!

Ein wesentlicher Bestandteil des Korrektors ist eine integrierte Feinverstellung. Durch Drehen der Kamera am Korrektor können sie den Abstand zum Sensor auf Bruchteile eines Millimeters genau einstellen. Sobald sie den gewünschten Abstand erreicht haben, fixieren Sie diesen mit der Klemmschraube. So können Sie mit angeschlossener Kamera über Testaufnahmen den optimalen Abstand ermitteln, ohne zusätzliche Adapter und Abstimmringe.

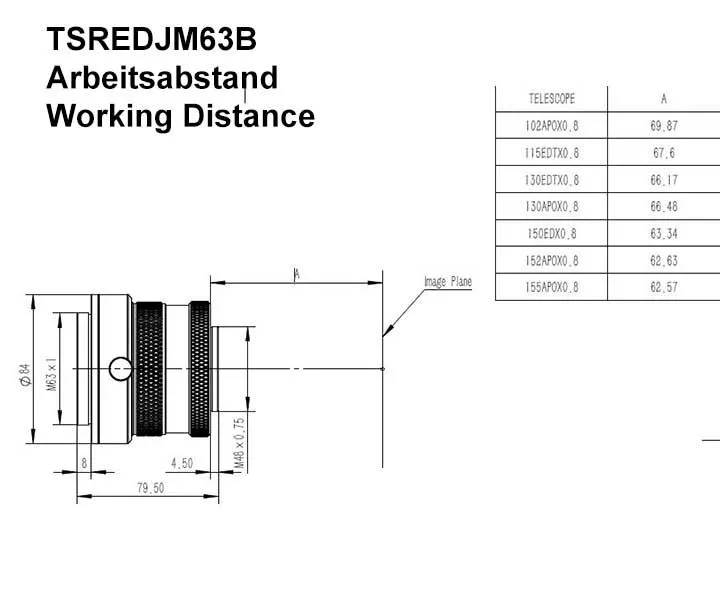

Folgende Einstellungen von der innersten Position der Verstellung bis zum Sensor sind empfehlenswert:

♦ Öffnung 102 mm / Öffnungsverhältnis f/7 - 69,87 mm
♦ Öffnung 107 mm / Öffnungsverhältnis f/6,5 - 69,0 mm
♦ Öffnung 130 mm / Öffnungsverhältnis f/7 - 66,17 mm
♦ Öffnung 140 mm / Öffnungsverhältnis f/6,5 - 65,8 mm
♦ Öffnung 150 mm / Öffnungsverhältnis f/8 - 63,34 mm
♦ Öffnung 155 mm / Öffnungsverhältnis f/8 - 62,57 mm


Anschluss an das Teleskop:

Dieser Photoline Reducer hat ein M63x1-Außengewinde an der Fernrohrseite. Viele Okularauszüge haben bereits dieses Gewinde als Standard. Adapter an andere Gewinde, wie zum Beispiel M68x1, sind selbstverständlich erhältlich.


Anwendungsbeispiel - wie stelle ich den Abstand ein:

Das Einstellen des korrekten Abstandes ist sehr einfach, wie wir es an folgendem Beispiel zeigen:

♦ Teleskop: Refraktor mit 130 mm Öffnung f/7, also 910 mm Brennweite.
♦ Kamera: Spiegelreflexkamera mit 55 mm Abstand vom M48-Gewinde bis zum Sensor.

Der Arbeitsabstand ist gemäß Tabelle 66,17 mm. Von diesem Maß ziehen Sie einfach die 55 mm (Abstand Gewinde zum Sensor) ab. Es verbleiben 11,17 mm.

Drehen Sie die variable Verstellung einfach 11,17 mm nach außen, das ist durch die Abstandsmarkierung gut einstellbar. Schon sind sie im optimalen Abstand und können mit dem Fotografieren beginnen.



Bauart:	Korrektor und Reducer für Refraktor Teleskope
Teleskopanschluss:	M63x1 Außengewinde
Kameraanschluss:	M48x0,75 Außengewinde
Reduzierungsfaktor:	0,8 x
Linsen:	3 Linsen mit ED-Element
Vergütung:	Multivergütung und Innenschwärzung
Arbeitsabstand:	variabel (einstellbar)
Verstellbereich des Abstandes:	0-13 mm stufenlos
Geeignet für:	Refraktor Teleskope von 102 mm bis 155 mm Öffnung mit Auszügen ab 2,5"

♦ Korrektor
♦ Staubschutzkappen
