Ausbau der Standard Fangspiegelspinne und Umbau auf CYCK von MAXGEEK

Für Fans einer stabilen Justage empfehlen wir gerne die Fangspiegelspinne, oder auch Sekundärspiegelspinne von CYCK von MAXGEEK. Wir führen dies für die SkyWatcher 150 P, PDS und Quattro 150P und für die 200 P, PDS und Quattro 8S.

Die CNC gefrästen Streben sind mit nur 2,2mm im Vergleich zur alten Version mit 5mm erheblich dünner. Dies dürfte speziell die Fotografen interessieren.
Die Metallspinne kann die Festigkeit des Sekundärspiegelhalters effektiv verbessern, die Kalibrierung der optischen Achse erleichtern, die Steifigkeit des optischen Tubus von 200-mm-/150-mm-Teleskopen erhöhen und die Abbildungsleistung verbessern.

Ziel:          ->Erreichung einer hohen Justagestabilität.

Lösung:     ->Ausbau der Standard Fangspiegelspinne und Umbau auf CYCK von MAXGEEK.

Werkzeug: ->Schraubendreher und Inbus

Handwerkliche Herausforderung: 2/5 Sterne
1/5 Sterne: Gelingt auch mit zwei "linken" Händen
2/5 Sterne: Lösbar mit einfachem Werkzeug
3/5 Sterne: Ruhige Hand und eine Tasse Kaffee...
4/5 Sterne: Chapeau! Handbuch lesen und beten.
5/5 Sterne: Lieber die 089 / 680 50 200 anrufen!

Vorgang:
Der Umbau ohne Justage ist eigentlich einfach.
1. Zu Beginn lösen wir die Schrauben der Frontblende und ziehen diese vorsichtig vom Tubus.
2. Anschließend entfernen wir die Schrauben der bestehenden Fangspinne.
3. Beim Lösen der letzten Schraube empfiehlt es sich mit einer Hand und weichen Handschuhen (z.B. Servierhandschuhe) den Fangspiegel zu halten.
4. Nach dem Lösen der letzten Schraube nun den Fangspiegel vorsichtig aus dem Tubus heben.
5. Nun den neuen Fangspiegel mit der gleichen Behutsamkeit (plus Handschuhe :-)) vorsichtig in den Tubus heben und den Fangspiegel in Richtung OAZ positionieren (wer hätte das gedacht…).
6. Die beigelegten Schrauben (eloxierte Unterlegscheiben nicht vergessen, sieht ausserdem auch cool aus...) leicht fixieren.
7. Zum guten Schluß den Fangspiegel mittig positionieren (u.U. hilft ein gekürztes Lineal um die Mitte genau zu erreichen) und dann festziehen.
8. Anschliessend erfolgt die Justage, die wir gerne an einer seperaten Stelle ausführlicher beschreiben.

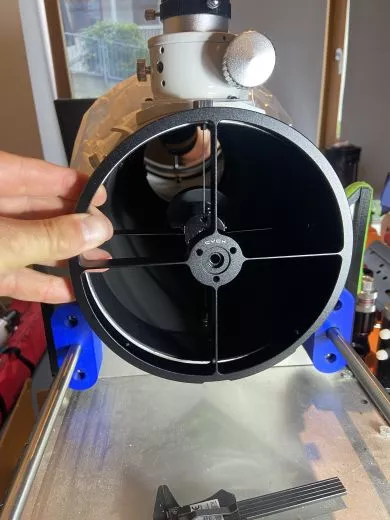

Ein Blick auf die Halterung des Fangspiegels bei MaxGeek zeigt die Schrauben und die Federn (Bild 3).
Dies ermöglicht die Justierung mit Zug und Gegenzug (Spannung der Feder) und ergibt die weitaus höhere Justagestbilität.

Danke für euer Interesse und das Lesen.
Clear Sky wünschen euch eure Teleskop-Spezialisten!
